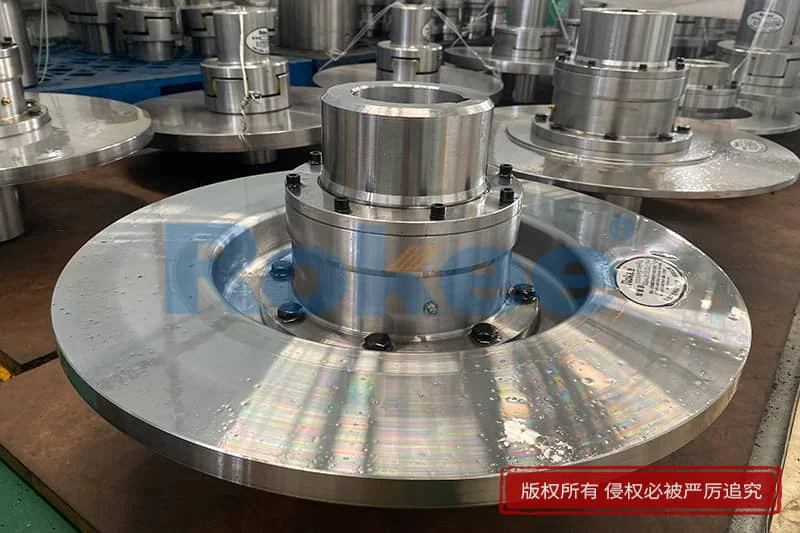

鼓形齿式联轴器找正方法

鼓形齿式联轴器的找正方法主要涉及到确保两个半联轴器的正确对齐，以保证机械的正常运转和性能。

初步准备与检查

1. ‌装置前检查‌：
   查看原动机和作业机是否有两轴不同心的现象。
   检查两轴表面是否有包装纸和碰伤。
   检查齿式联轴器两个半联轴节内孔是否有杂物，内孔棱边是否有碰伤，如有应将轴、半联轴节清理干净，碰伤处用细锉处理好。
   检查两个半联轴节的内孔直径和长度是否同原动机、作业机的直径和轴伸长度相符。

2. ‌预热与装配‌：
   为了便于装配，可以将两个半联轴节放在适当的温度的保温箱或油槽中进行预热，使内孔尺寸涨大，便于装上。
   装配后轴头不能凸出半联轴节端面，以齐平为好。

找正方法

1. ‌利用标记找正‌：
   在安装前，用白粉或颜料在齿轮和轴上划出两个对应的标记。
   在安装时，保持两个标记的对齐，这种方法简单直观，适用于对精度要求不高的场合。

2. ‌夹紧法找正‌：
   利用夹紧装置将齿轮固定在轴上，并将齿轮与总成的对中孔的间隙调整到小。
   此时，齿轮就可以自动找正，这种方法适用于需要较高精度的场合。

3. ‌卡尺法找正‌：
   在安装前，利用卡尺测量齿距，确定两个齿轮的位置关系。
   具体方法是在齿轮的齿槽中间测量齿距，把齿距大的一对相邻齿槽对应背面的垂直线上划线，再把另一个齿轮也测量出相应齿距大的相邻对应背面划线。
   在安装时，使两个齿轮的任一一对划线对齐，即可找正，这种方法适用于对齿距精度要求较高的场合。

4. ‌观察法找正‌：
   在安装时观察齿轮齿的运动状态，通过调整齿轮的位置变化，使齿轮运动稳定并无杂音。
   这种方法需要一定的经验和技巧，适用于对齿轮运动状态有较高要求的场合。

5. ‌百分表法找正‌：
   使用百分表检测两半联轴节法兰盘端面和外圆跳动。
   根据法兰盘外圆的大小设定相应的跳动值范围。
   通过调整电机的位置，使两半联轴节的法兰盘端面和外圆跳动值在允许范围内。这种方法适用于对精度要求极高的场合，如高速运转的机械。

找正调整与检测

1. ‌调整与测量‌：
   在找正过程中，可能需要使用矫直机、角尺、直尺和塞规等工具，根据两个外齿套的外圆面和端面进行调整对齐。
   使用百分表等测量工具，记录并分析测量数据，以精确计算出两外齿轴套相对端面的角度偏差和外圆的同轴度偏差。

2. ‌精确调整‌：
   根据测量结果，使用千斤顶、斜铁、顶丝和垫铁等工具进行精确调整，使两外齿轴套达到要求的精度。

注意事项

1. 在找正过程中，应确保测量工具的固定稳当可靠，支架具有足够的刚度。


2. 测量时应连续测量几次，取其读数的平均值，以得到可靠准确的数据。


3. 联轴器的拆装应严格按照标记的位置、精度和技术要求进行。


4. 调整妥当后拧紧两件内齿圈的联接螺栓时，要均匀对称、逐步拧紧且拧紧力一致。
