GICLZ鼓形齿式联轴器

GICLZ鼓形齿式联轴器的一半采用非齿的半联轴套结构，通常成对使用中间采用轴相连或者运用于角位移较小的场合。

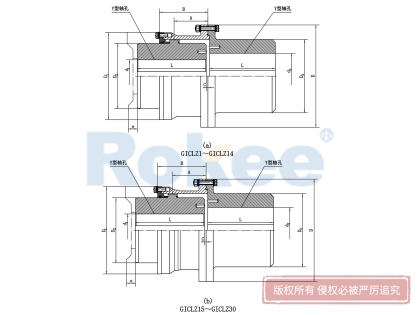

GICLZ型中间轴鼓形齿式联轴器基本参数

型号	公称转矩 Tn N·m	许用转[n] r/min	轴孔直径	轴孔长度	D	D₁	D₂	D₃	B	A	C	e	转动惯量 kg.㎡	润滑脂用量 ML	质量 Kg
			轴孔直径	轴孔长度
			d₁,d₂,d_z	Y,J1,Z1
GICLZ1	630	7100	16,18,19	42	125	95	60	80	57	37	20	30	0.0084	30	5.4
			20,22,24	52							10
			25-50	62-112							2.5
GICLZ2	1120	6300	25,28	62	144	120	75	95	67	44	10.5	30	0.018	60	9.2
GICLZ2	1120	6300	30-60	82-142	144	120	75	95	67	44	2.5	30	0.018	60	9.2
GICLZ3	2240	5900	30-70	82-142	174	140	95	115	77	53	3	30	0.0427	80	16.4
GICLZ4	3550	5400	32,35,38	82	196	165	115	130	89	62	14	30	0.076	90	22.7
GICLZ4	3550	5400	40-80	112-142	196	165	115	130	89	62	3	30	0.076	90	22.7
GICLZ5	5000	5000	40-90	112-172	224	183	130	150	99	71	3	30	0.0149	140	36.2
GICLZ6	7100	4800	40,50,55,56	112	241	200	145	170	109	80	6	30	0.24	200	46.2
GICLZ6	7100	4800	60-100	142-212	241	200	145	170	109	80	4	30	0.24	200	46.2
GICLZ7	10000	4500	60-120	142-212	260	230	160	195	122	90	4	30	0.43	290	68.4
GICLZ8	14000	4000	65-130	142-252	282	245	175	210	132	96	5	30	0.61	350	81.1
GICLZ9	18000	3500	70,71,75	142	314	270	200	225	142	104	10	30	0.94	370	100.1
GICLZ9	18000	3500	80-140	172-252	314	270	200	225	142	104	5	30	0.94	370	100.1
GICLZ10	31500	3200	80-160	172-302	346	300	220	250	165	124	5	30	1.67	500	147.1
GICLZ11	40000	3000	100-180	212-302	380	330	260	285	180	133	6	40	2.98	650	206.3
GICLZ12	56000	2600	120-200	212-352	442	380	290	325	208	156	6	40	5.31	1100	284.5
GICLZ13	80000	2300	140-220	252-352	482	420	320	360	238	182	7	40	9.26	1600	402
GICLZ14	112000	2100	160-250	302-410	520	465	360	420	266	207	8	40	15.92	2300	582.2
GICLZ15	160000	1900	190-280	352-470	580	510	400	450	278	214	10	40	25.78	2600	778.2
GICLZ16	250000	1600	200-320	352-470	680	595	465	500	320	250	10	50	16.89	4100	1071
GICLZ17	280000	1500	220-320	352-470	720	645	495	530	336	256	10	50	60.59	5100	1210
GICLZ18	355000	1400	240-340	410-550	775	675	520	540	351	262	10	50	81.75	6000	1475
GICLZ19	450000	1300	260-360	310-550	815	715	560	580	372	280	10	50	101.57	6700	1603
GICLZ20	500000	1200	300-380	470-550	855	755	585	600	393	297	13	50	140.03	8100	2033
GICLZ21	630000	1100	300-400	470-650	915	795	620	640	404	305	13	50	183.49	10500	2385
GICLZ22	710000	950	340-420	550-650	960	840	665	680	415	316	13	60	235.04	14000	2452
GICLZ23	800000	900	360-450	550-650	1010	890	710	720	435	333	13	60	323.16	15000	3332
GICLZ24	1000000	875	380-480	550-650	1050	925	730	760	445	342	15	60	387.97	16500	3639
GICLZ25	1120000	850	400-500	650	1120	970	770	800	465	362	15	60	485.96	18000	4073
GICLZ26	1250000	825	420-530	650-800	1160	990	800	850	475	366	15	60	573.64	19000	4527
GICLZ27	1400000	800	450-560	650-800	1210	1060	850	900	479	369	15	70	789.74	23000	5485
GICLZ28	1600000	770	480-600	650-800	1250	1080	890	960	517	402	20	70	960.26	24000	6050
GICLZ29	2240000	725	500-630	650-800	1340	1200	960	1010	517	396	20	80	1268.98	26000	7090
GICLZ30	2800000	700	530-670	800-950	1396	1240	1005	1070	525	403	20	80	1822.02	30000	9264

GICLZ鼓形齿式联轴器主要由齿数相同的内齿圈、带外齿的凸缘半联轴器等零件组成。其外齿轴套的齿顶被加工成半径的球面，球面的中心位于齿轮轴线上。这种特殊的设计使得齿侧间隙较一般齿轮大，从而允许两轴在传动过程中有适当的角位移和径向位移。

特点与优势

角位移补偿能力强‌：鼓形齿的设计使得联轴器能够允许较大的角位移，相对于直齿联轴器具有更好的适应性和灵活性。
承载能力大‌：在相同的内齿套外径和联轴器外径下，鼓形齿式联轴器的承载能力平均比直齿式联轴器提高15~20%。
适用范围广‌：GICLZ鼓形齿式联轴器既适用于低速重载工况条件的轴系传动，也适用于高精度并经动平衡的高速传动，如燃汽轮机的轴系传动。
易于装配与检查‌：在装配完成后，应检查联轴器的刚性以及可移件能否进行少量的移动，确保无卡住现象。同时，需要检查联轴器与轴的垂直度和同轴度，以确保传动的稳定性和准确性。

为了确保GICLZ鼓形齿式联轴器的长期稳定运行，需要定期进行维护和润滑。至少每三个月应检查一次联轴器的润滑状况，并根据需要加注润滑脂。在设备停用较长时期后，应更换全部润滑脂，以防润滑脂失效。在正常工作境况下，至少每半年更换一次润滑脂。

GICLZ鼓形齿式联轴器因其优异的性能和广泛的适用性，被广泛应用于各种机械传动系统中。特别是在需要承受较大载荷和具有一定角位移的传动轴系中，如化工装置中的离心式压缩机等。
