扭矩限制器

扭矩限制器

感谢选择Rokee ROTL - 扭力限制器,能够有效地避免阁下设备传动系统中重要设备因过载而导致的损坏或者实现您其他扭力限制的场合需要。

ROTL扭矩限制器说明

  • 务请在使用扭力限制器之前仔细阅读本使用说明并特别留意重要的安全事项。
  • 采取措施确保只有详细阅读过本使用说明书或者经过培训的员工才能安装,操作或者维护扭力限制器。
  • 因操作扭力限制器意味着与其直接接触,因此在动手之前请务必关闭驱动设备,并在启动电源处设置警告标志或者直接切断电源以有效避免人身损害。
  • 通常情况下扭力限制器在出厂前已经按照订货要求设定好安全扭力值,因此安装时不必再次调整可以直接安装使用,除非使用安全力矩要求发生变动。
  • 禁止擅自修改扭力限制器结构和尺寸,否则Rokee对于造成的破坏性后果不负责任。
  • 禁止超范围润滑导致摩擦系统的失效或者减弱,因此务必了解扭力限力的结构,避免不必要的润滑。

ROTL- 扭力限制器结构和组成

扭力限制器出厂时已经装配完好。

零部件序号
(partsnumber)
数量
(quantity)
描述
(description)
1 主动轴套Drivehub
2 衬套Bush
1 摩擦片Frictionplate
1 从动零件Drivenparts
1 碟簧座Discspringseat
1-2 蝶形弹簧Bellevillespring
1 定位片Positioningplate
1 调整螺母Adjustscrew
6 内六角螺钉Soketheatcapscrew
1 紧定螺钉Postioningscrew

扭力限制器结构和组成

ROTL-扭力限制器安装

注意:在安装之前,请首先核对扭力限制器的型号,孔径和待安装轴是否一致

  • 对于已经出厂设定好扭力值的扭力限制,只需检查外观是否脏污,损坏以及是否被油污染,确认良好后直接安装。
  • 将轴套装入轴上正确位置,然后将轴套固定螺钉紧定,然后接入链条,传动皮带等即可正常使用。

安装现场需要设定扭矩的情形,请遵从以下安装及设定程序,以实现更好的性能:

  • 检查和清洁主动轴套,从动件,摩擦片,压环等零部件及接触面,确保不能有损伤和油污。

警告:脏污的摩擦接触件将极大影响扭力限制器的工作性能。

  • 将轴套装入轴上正确位置,将轴套固定螺钉紧定,然后将扭力限制器固定,不能让其转动。
  • 放松调整螺母的紧定螺钉。
  • 手工顺时针用力转动调整螺母,直到用力转不动为止(确保正式调整之前蝶形弹簧已经充分接触且各部件之间没有间隙)。
  • 使用勾形扳手顺时针继续转动调整螺母直到要求的角度(圈数),也即推荐的扭力值(安全打滑转矩)。转动的角度请参考下面的扭力调整曲线图,请对照型号区别调整。

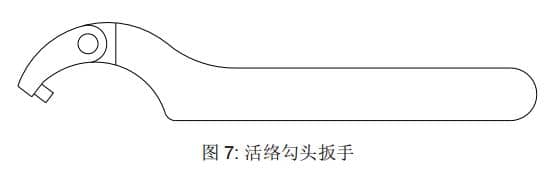

扭力限制器活络勾头扳手

推荐的扳手规格

ROTL 规格 扳手规格
ROTL00 Ф35 - 60×4
ROTL01 Ф35 - 60×4
ROTLO3 Ф60 - 90×6
ROTL04 Ф90 -155×8

在调整到推荐的角度后,一般也即达到规定的安全扭力值,随后请适当微调
调整螺母,使得压环上的标记箭头对准紧定螺栓,然后交替拧紧紧定螺钉。

警告:扭力限制器的调整不得大于规定的打滑力矩。

调整之前请注意区分弹簧的排列数量

ROTL规格 Type 00 01 02 03 04
蝶形弹簧数量 Quantity of the belleville spring
1TF 1 1 1 1 1
2TF 2 2 2 2 2

扭力调整曲线图

警告!扭力调整曲线图打滑力矩参照值是基于从动件是钢质材料试验得出。

在磨合期(摩擦元件互相适应)或者长时间不运转亦或长期反复打滑后,设定的力矩会发生改变。继续依照扭力曲线调整亦会出现结果偏差不准。

蝶形弹簧的排列形式

  • 1TF
    单片排列
    1TF 单片排列 扭矩限制器
  • 2TF
    双片排列
    2TF 双片排列 力矩限制器

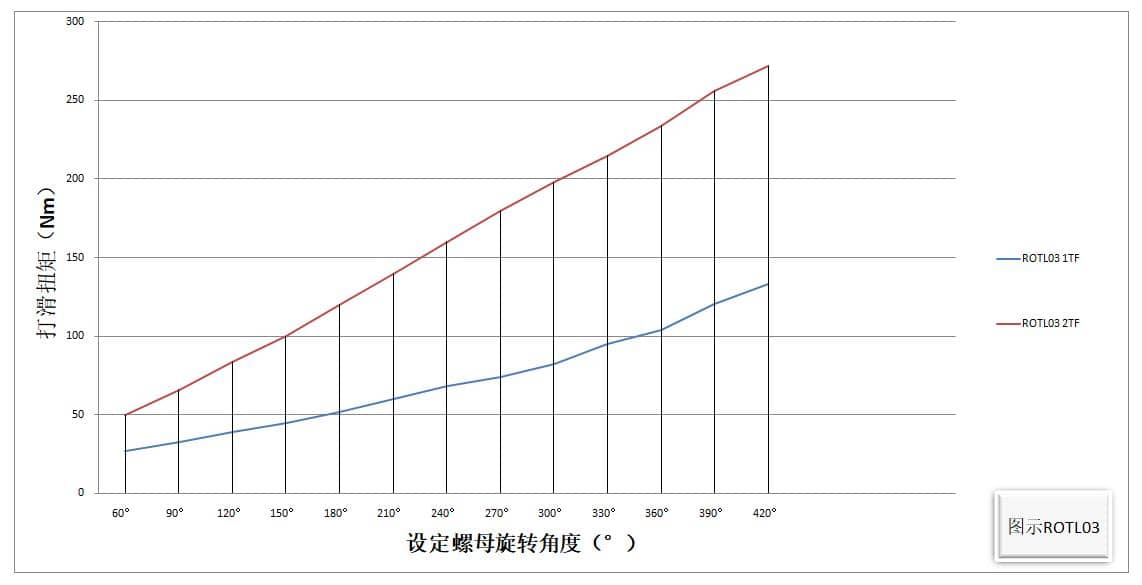

ROTL03 扭力限制器 设定螺母旋转角度

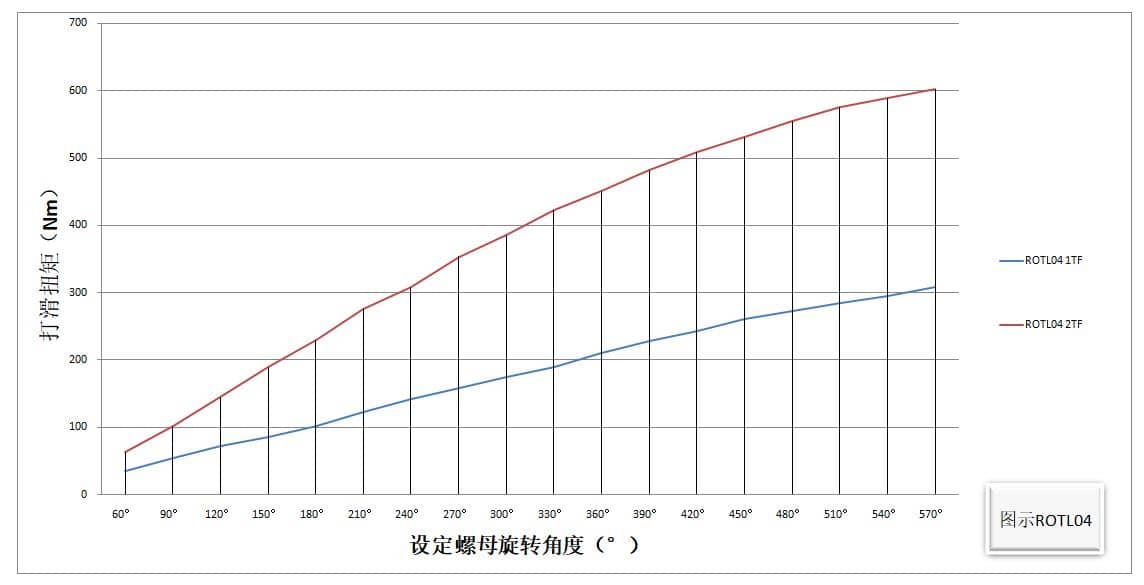

ROTL04 扭矩限制器 设定螺母旋转角度
