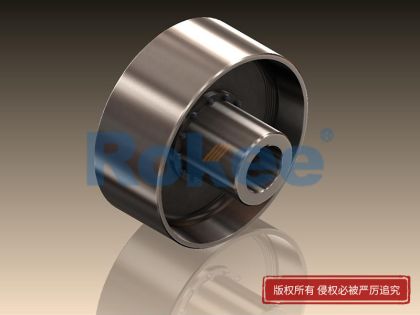

齿式联轴器

Rokee是专业的齿式联轴器生产厂家，不仅生产国家标准齿式联轴器，同时还提供非标齿式联轴器的设计定制与生产加工服务。

齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形，所谓鼓形齿即为将外齿制成球面，球面中心在齿轮轴线上，齿侧间隙较一般齿轮大，鼓形齿联轴器可允许较大的角位移(相对于直齿联轴器)，可改善齿的接触条件，提高传递转矩的能力，延长使用寿命。齿式联轴器在工作时，两轴产生相对位移，内外齿的齿面周期性作轴向相对滑动，必然形成齿面磨损和功率损耗，因此齿式联轴器需在良好润滑和密封的状态下工作。

齿式联轴器径向尺寸小，承载能力大，常用于低速重载工况条件的轴系传动，如冶金、矿山、起重运输行业，也适用于石油、化工、通用机械等行业。高精度并经动平衡的齿式联轴器可用于高速传动，如燃汽轮机的轴系传动。由于鼓形齿式联轴器的角向补偿大于直齿式联轴器，国内外均广泛采用鼓形齿式联轴器，直齿式联轴器应尽量不选用。

在工业传动系统的核心部件中，齿式联轴器凭借其独特的结构设计和稳定的传动性能，成为连接两轴、传递扭矩的关键设备之一。它属于可移式刚性联轴器的范畴，通过内外齿的精准啮合实现动力传输，同时具备一定的位移补偿能力，能够适应工业生产中复杂的工况需求。从冶金车间的重型轧机到矿山现场的破碎设备，从风电领域的齿轮箱连接到船舶动力系统的传动链路，齿式联轴器都在其中发挥着不可替代的作用，其性能的稳定性直接影响整个传动系统的运行效率和使用寿命。

齿式联轴器的核心结构由内齿圈、外齿轴套、端盖及密封装置等关键部件组成，各部件协同工作确保传动过程的顺畅与可靠。内齿圈作为啮合传动的固定端，其内侧加工有均匀分布的齿槽，与外齿轴套的齿牙精准配合；外齿轴套则通过键连接与传动轴固定，根据齿形的不同可分为直齿和鼓形齿两种类型，其中鼓形齿是目前应用较为广泛的类型。鼓形齿的齿顶被加工成球面结构，球面中心与齿轮轴线重合，这种设计使得外齿轴套与内齿圈啮合时，能够形成更大的接触面积，同时增大齿侧间隙，为位移补偿提供充足的物理空间。对于小尺寸的齿式联轴器，端盖与内齿圈通常采用整体式设计，不仅简化了结构，还提升了部件连接的稳定性；密封装置则是保障联轴器长期运行的重要保障，能够有效阻挡灰尘、杂质等进入啮合面，同时防止内部润滑剂泄漏，维持良好的润滑环境。

齿式联轴器的工作原理基于齿轮啮合的力学特性，通过内外齿的啮合传动实现扭矩的传递与两轴的同步转动。当主动轴旋转时，扭矩通过键连接传递至外齿轴套，外齿轴套的齿牙与内齿圈的齿槽相互啮合，将动力平稳传递至内齿圈，进而带动从动轴转动，完成整个动力传输过程。在实际运行过程中，由于设备负载变化、温度波动或安装误差等因素，两轴之间容易出现相对位移，包括轴向位移、径向位移和角向位移三种类型。对于轴向位移，齿式联轴器通过内外齿啮合时的齿侧间隙，允许两轴在轴线方向上产生一定范围的相对移动，通常可达到1-5mm；对于径向位移，鼓形齿的球面结构与内齿圈的配合间隙能够适应0.5-3mm的径向偏移；而角向位移的补偿则是鼓形齿设计的核心优势，其允许的角位移可达6°，远高于直齿联轴器的1°，能够有效避免刚性连接中因角度偏差导致的应力集中问题。在位移补偿过程中，内外齿的齿面会产生周期性的轴向相对滑动，这种滑动不可避免地会造成齿面磨损和功率损耗，因此良好的润滑条件成为保障齿式联轴器正常运行的关键。

齿式联轴器之所以能够在众多工业领域得到广泛应用，得益于其具备的多项优良特性。首先是承载能力强，通过优化的齿形设计和合理的材料选择，齿式联轴器能够传递较大的扭矩，尤其是鼓形齿式联轴器，在相同尺寸条件下，其扭矩传递能力比直齿联轴器提升15%-30%，特别适用于低速重载的工况场景。其次是转速适应性广，经过高精度加工和动平衡处理的齿式联轴器，不仅可以满足低速重载设备的传动需求，还能够应用于高速传动系统，如燃汽轮机的轴系传动，展现出良好的转速适配性能。再者是结构紧凑，齿式联轴器的径向尺寸相对较小，能够在空间受限的安装环境中灵活布置，如船舶动力系统、精密机床等对安装空间有严格要求的设备中，其紧凑性优势尤为突出。此外，齿式联轴器还具备良好的环境耐受性，通过选用不锈钢等特殊材质，可适应石油、化工等腐蚀环境；部分型号通过优化散热设计和润滑系统，能够在200℃以上的高温环境下稳定运行，进一步拓展了其应用范围。

在不同的工业领域中，齿式联轴器根据工况需求的不同，展现出差异化的应用特点。在冶金行业，轧机、连铸机等重型设备需要承受巨大的冲击载荷和扭矩，同时由于设备运行过程中的温度升高，容易出现轴系热变形，鼓形齿式联轴器凭借其强大的承载能力和优异的位移补偿性能，成为此类设备的理想选择，能够有效吸收轴系变形产生的位移，避免传动系统出现故障。在矿山行业，破碎机、输送机等设备通常工作在粉尘较多、工况恶劣的环境中，齿式联轴器的密封装置能够有效阻挡粉尘进入啮合面，配合定期的润滑维护，可保障设备的长期稳定运行，减少停机维护时间。在风电领域，齿轮箱与发电机的连接需要应对复杂的工况波动和安装偏差，鼓形齿式联轴器能够吸收振动并补偿安装误差，确保风电设备在不同风速条件下的稳定发电。在石油化工行业，腐蚀性介质和高温环境对传动部件的性能提出了严格要求，采用特殊材质和高温润滑脂的齿式联轴器，能够在腐蚀、高温的工况下保持良好的传动性能，保障生产流程的连续性。此外，在通用机械领域，水泵、风机等设备的轴系连接也广泛采用齿式联轴器，其可靠的传动性能和便捷的维护特性，有效提升了设备的运行效率。

合理的选型是保障齿式联轴器发挥更佳性能的前提，选型过程需要综合考虑多个工况参数和使用要求。首先要明确应用场景的核心参数，包括电机功率、运行转速、传递扭矩、轴径尺寸和安装间距等，这些参数是确定联轴器规格的基础。其中，传递扭矩的计算尤为关键，需要根据电机功率和运行转速进行精准核算，同时还需考虑应用服务系数，将计算得出的应用扭矩乘以服务系数，得到联轴器所需承受的总扭矩，确保选型的联轴器额定扭矩能力大于总扭矩。其次要评估轴系可能出现的位移类型和位移量，根据实际工况中轴向、径向和角向位移的值，选择具备相应补偿能力的联轴器类型，优先选用鼓形齿式联轴器以保障位移补偿效果。再者要考虑安装空间限制，根据设备的安装环境确定联轴器的径向和轴向尺寸，避免因尺寸不符导致安装困难。此外，还需结合工作环境的温度、介质特性等因素，选择合适的材质和润滑方式，如在高温环境中选用耐高温材质，在腐蚀环境中选用不锈钢材质，确保联轴器能够适应恶劣的工作环境。在选型过程中，还应注意避免选用直齿联轴器，由于其位移补偿能力有限，已逐渐被鼓形齿联轴器取代，仅在特殊老旧设备的维修更换中少量使用。

齿式联轴器的使用寿命与日常维护保养密切相关，科学的维护措施能够有效减少故障发生，延长设备使用寿命。润滑维护是维护工作的核心，由于齿面的相对滑动容易产生磨损，必须定期加注合适的润滑剂，以形成稳定的油膜，减少齿面摩擦磨损。在润滑剂的选择上，应根据工况特点选用对应的润滑脂或润滑油，低速重载工况可选用黏度较高的润滑脂，高速工况则适合采用稀油润滑，强制稀油润滑可将磨损量降至脂润滑的10%。同时，要定期检查润滑剂的状态，若发现润滑剂老化、钙化或混入杂质，应及时进行更换，并检查密封装置的完整性，确保密封可靠，防止润滑剂泄漏和杂质进入。安装精度的检查与调整也不可或缺，虽然齿式联轴器具备位移补偿能力，但初始安装时仍需控制两轴的同轴度和水平度，避免偏差超出补偿范围。可采用百分表或激光对中仪进行精准找正，确保径向圆跳动偏差≤0.02mm，端面圆跳动偏差≤0.015mm，安装后需进行空载试运行，确认无异常振动和噪声后再投入正式运行。此外，还应定期检查联轴器的零部件状态，包括齿面磨损情况、螺栓紧固程度等，若发现齿面磨损严重、出现点蚀或剥落，或螺栓松动、变形等问题，应及时进行维修或更换，避免故障扩大导致整个传动系统失效。

在实际运行过程中，齿式联轴器可能会因多种因素出现故障，常见的故障原因包括润滑不良、安装误差、过载运行和制造缺陷等。润滑不良是常见的故障诱因，若润滑剂不足、老化或选型不当，会导致齿面间形成干摩擦，加速齿面磨损，甚至出现齿面胶合现象；此时应及时补充或更换合适的润滑剂，检查密封装置并进行修复，确保润滑系统正常工作。安装误差过大则会导致齿面局部接触，产生附加弯矩和轴向力，长期运行会引发断齿或齿圈轴向位移，解决此类问题需要停机重新校准轴线，采用专业找正工具确保同轴度符合要求。过载运行或频繁启停会使齿面接触应力超过设计极限，导致齿面塑性变形或疲劳裂纹，针对这种情况，应优化操作流程，避免超载运行，减少频繁启停次数，必要时重新核算扭矩并更换规格更大的联轴器。制造缺陷如材料热处理工艺不当、加工精度低等，会导致齿面硬度不足、啮合间隙不均等问题，加剧运行过程中的磨损，这类故障需要联系生产厂家进行质量追溯和部件更换。在故障处理过程中，应遵循“先排查原因，后修复更换”的原则，避免盲目维修导致故障反复。

随着工业制造技术的不断发展，齿式联轴器的设计与制造工艺也在持续优化。在设计方面，借助有限元分析等先进技术，对齿形结构进行精准优化，进一步提升承载能力和位移补偿性能；在制造工艺上，采用专用鼓形齿加工机床，通过数控编程精准控制刀具轨迹，确保齿廓曲线的精度，加工后采用齿轮测量仪进行检测，使鼓形度偏差控制在0.015mm以内。同时，自动化加工设备的应用提升了零部件加工的一致性，在线检测系统的引入则实现了尺寸偏差的实时监控，减少了人为误差的影响。在材料选择上，新型高强度合金材料的应用进一步提升了联轴器的承载能力和耐磨性，延长了使用寿命。

齿式联轴器作为工业传动系统中的关键部件，其结构设计科学合理，工作原理可靠，具备承载能力强、位移补偿性能优异、转速适应性广等多项优势，在冶金、矿山、风电、石油化工等众多领域发挥着重要作用。合理的选型、科学的维护保养是保障其正常运行、延长使用寿命的关键，而制造工艺的持续优化则为其性能提升提供了技术支撑。在工业智能化发展的大趋势下，齿式联轴器将不断融入新技术、新材料，进一步提升自身性能和智能化水平，为工业生产的高效、稳定运行提供更有力的保障。
