万向轴

Rokee是专业的万向轴生产厂家，不仅生产国家标准万向轴，同时还提供非标万向轴的设计定制与生产加工服务。

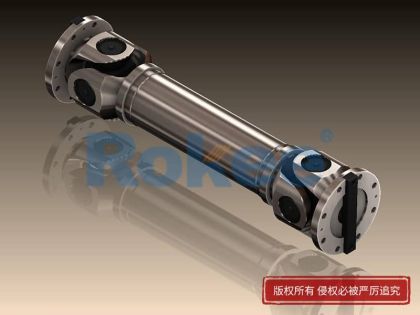

万向轴采用十字轴承联接两端联接法兰，可以传递完全不在同一轴线的扭矩，对角向的补偿可达25︒以上，采用花键联接可以大距离地补偿轴向位移。承载能力高，传动效率优异，在现代工业领域被广泛采用。

万向轴是利用球型连接实现不同轴之间动力传送的机械结构。其工作原理是将动力从一个旋转物体传递到另一个旋转物体，同时允许这两个物体在不同的角度下运动。这种设计使得传动轴和传动装置之间可以提供一定的角度偏移，从而使机器在运行时更加平稳。

万向轴可以在不同角度之间传递动力和扭矩，具有较大的转角范围，这使得其在各种应用中都具有灵活性和适应性。由于其结构简单、重量轻、摩擦小、功率密度大，因此传动效率相对较高。万向轴的维护相对简单，只需要定期检查和润滑，即可保持其正常运行和长期稳定性。

万向轴广泛应用于汽车、飞机、船舶、工业设备等机械传动系统中。

在工业生产的动力传输体系中，工业万向轴与十字万向轴作为核心传动部件，如同机械系统的“关节”，承担着连接不同轴线设备、补偿偏差并稳定传递转矩的关键使命。从重型冶金设备到精密加工生产线，从矿山机械到船舶动力系统，这两种传动部件以其独特的结构优势和可靠的性能表现，支撑着各类工业场景的高效运转。

工业万向轴是一个广义的传动部件范畴，泛指应用于工业领域、能够实现非共线轴系动力传递的万向传动装置，而十字万向轴则是工业万向轴中具代表性的一种结构形式，因核心部件十字轴而得名。两者在结构设计上存在包含与被包含的关系，但在功能侧重和应用场景上各有针对性。工业万向轴的设计核心在于适应工业环境的复杂性，通过灵活的结构调整，满足不同设备间的轴线偏差补偿需求，而十字万向轴则凭借十字轴与万向节叉的经典组合，在角度补偿能力和承载性能上形成了独特优势，成为工业万向轴家族中应用广泛的类型之一。

十字万向轴的核心结构由十字轴、万向节叉、滚针轴承及密封组件构成，这种简洁而精密的结构设计是其实现高效传动的基础。十字轴作为动力传递的核心枢纽，四个轴颈两两垂直分布，通过滚针轴承与两个万向节叉形成铰接，使得主动轴与从动轴能够在一定角度范围内自由偏转，从而实现非共线轴系的动力传递。滚针轴承的应用大幅降低了传动过程中的摩擦损耗，让传动效率能够达到98%-99.8%，在大功率传动场景中展现出显著的节能效果。密封组件则通过多层迷宫式与橡胶密封的组合设计，有效阻挡粉尘、水分等杂质侵入轴承系统，保障润滑脂的稳定性，使十字万向轴能够适应恶劣的工业环境。

工业万向轴的结构形式更为多样，除了十字轴式，还包括球笼式、球铰式、三叉式等多种类型，但十字万向轴凭借结构紧凑、承载能力强的特点，在重载工业场景中占据主导地位。不同类型的工业万向轴在设计上各有侧重：球笼式万向轴更适合高速精密传动，能够实现等速传动并减少振动；而十字万向轴则在低速重载、大角度补偿场景中更具优势，其轴线折角可达15°-25°，能够有效补偿设备安装误差、基础沉降或热膨胀带来的轴线偏移，确保动力传输的连续性。在实际应用中，工业万向轴的选型需根据转矩需求、转速范围、安装空间及工况环境等因素综合判断，而十字万向轴往往是重载、恶劣工况下的优选方案。

传动效率与承载能力是工业万向轴和十字万向轴的核心性能指标，直接决定了工业生产的能效与稳定性。十字万向轴采用高强度合金钢制造，经过调质处理与表面强化工艺，主体抗拉强度可达1000MPa以上，能够在回转直径受限的情况下传递更大的转矩，部分重型型号的公称转矩可达到90000N·m，足以满足钢厂轧机、矿山破碎机等重型设备的动力传输需求。工业万向轴的承载性能则因结构类型而异，但其设计初衷均围绕工业生产的高强度需求，通过材料优化和结构强化，实现动力的可靠传递。

在传动平稳性方面，十字万向轴存在一定的瞬时角速度不等性，当输入轴与输出轴存在夹角时，输出轴的角速度会呈现周期性波动，这种波动可能引发轻微振动。为解决这一问题，工业生产中常采用双十字轴布局，通过两个万向节的夹角相等且传动轴节叉共面的设计，抵消输出轴的角速度波动，实现理论上的等速传动。这种优化设计让十字万向轴能够适应高速运转需求，部分型号的转速可达3000rpm，且运行过程中噪音较低，为工业生产营造了相对稳定的运行环境。工业万向轴中的其他类型如球笼式，虽在平稳性上更具优势，但制造精度要求高、成本较高，因此十字万向轴在成本敏感型的重载场景中仍具有不可替代性。

工业万向轴与十字万向轴的应用场景覆盖了几乎所有重工业领域，成为连接动力源与执行机构的关键纽带。在冶金行业，钢厂的轧机传动系统广泛采用十字万向轴，连接变速器输出轴与主减速器输入轴，适应轧辊磨损过程中产生的轴线变化；连铸设备、炼钢设备中也离不开其稳定的动力传递，确保高温、高振动环境下的生产连续性。矿山行业中，破碎机、提升机等设备需要传递大扭矩且应对复杂的地形偏移，十字万向轴的大角度补偿能力和抗疲劳性能使其成为理想选择，能够在粉尘多、冲击载荷频繁的工况下保持5000小时以上的无故障运行。

工程机械领域，起重机的回转机构、挖掘机的动力传输系统均依赖工业万向轴实现灵活的动力传递，十字万向轴能够适应设备频繁变幅过程中的角度变化，耐受泥沙侵袭和冲击载荷；重型卡车的传动轴则采用双十字轴设计，解决底盘与驱动桥之间的动态位移问题，保障车辆行驶过程中的动力连续性。在轻工业领域，印刷机械、造纸机械等生产线中，小型十字万向轴（如WS、WSD系列）用于连接多轴器与执行部件，适应较小角度的轴线偏差，传递公称转矩11.2至1120牛米的动力，确保生产过程的精密性。此外，船舶动力系统、石油化工设备等特殊领域，经过防腐、密封优化的工业万向轴与十字万向轴，能够适应海洋环境的腐蚀和高温高压的工况要求，保障设备长期稳定运行。

合理的选型与科学的维护是延长工业万向轴与十字万向轴使用寿命、保障传动效率的关键。选型过程中，需首先明确设备的额定转矩、转速范围和轴线偏移角度，据此选择合适的万向轴类型和型号：重载低速场景优先选择十字万向轴的重型型号；高速精密传动则可考虑工业万向轴中的球笼式类型；空间受限的场景适合选择短伸缩型十字万向轴。同时，还需根据工况环境选择相应的防护设计，高温、粉尘多的环境应选用密封性能优异的型号，海洋环境则需采用耐腐蚀材料制造的部件。

维护保养方面，润滑管理是核心环节。十字万向轴的滚针轴承和十字轴轴颈需要定期加注润滑脂，以减少摩擦损耗，延长使用寿命。在高温工作条件下，建议每1-2周加脂一次；一般工作条件下每500小时加脂一次；间断工作条件下则每三个月加脂一次，润滑脂通常选用2号工业锂基润滑脂。定期检查也不可或缺，需关注法兰连接螺栓的紧固情况，避免松动引发振动；观察轴承的发热和径向摆动情况，发现异常及时维修；当轴承滚道、十字轴轴颈的磨损量超过0.25mm，或花键副配合表面磨损量超过0.35mm时，应及时更换相关部件，防止故障扩大。此外，工业万向轴在安装时需控制初始偏差，避免因安装不当加剧磨损，影响传动性能。

随着工业制造技术的不断发展，工业万向轴与十字万向轴也在朝着轻量化、长寿命、高精度的方向演进。材料领域的创新，如高强度复合材料、新型耐磨合金的应用，既降低了部件重量，又提升了承载能力和抗疲劳性能；制造工艺的优化，如精密冷锻、数控加工技术的普及，提高了部件的加工精度，减少了传动过程中的振动和磨损；智能维护技术的融入，通过在万向轴上安装传感器，实时监测转速、温度、振动等参数，实现故障的提前预警，进一步降低了运维成本。这些技术革新让工业万向轴与十字万向轴能够更好地适应现代工业向智能化、高效化发展的需求，为工业生产的转型升级提供了有力支撑。

工业万向轴与十字万向轴作为工业传动系统的核心部件，其结构设计的合理性、性能的可靠性直接关系到工业生产的效率与稳定性。从十字万向轴的经典十字轴结构到工业万向轴的多样类型，从重型冶金矿山到精密轻工生产，它们以独特的角度补偿能力、高效的传动效率和强大的环境适应性，在各个工业领域发挥着不可替代的作用。未来，随着材料技术、制造工艺和智能监测技术的持续进步，工业万向轴与十字万向轴将拥有更广阔的应用前景，为推动工业制造的高质量发展注入更强动力。在实际生产应用中，只有充分掌握其结构原理、科学选型并做好日常维护，才能更大限度地发挥其传动价值，保障工业生产的连续稳定运行。
