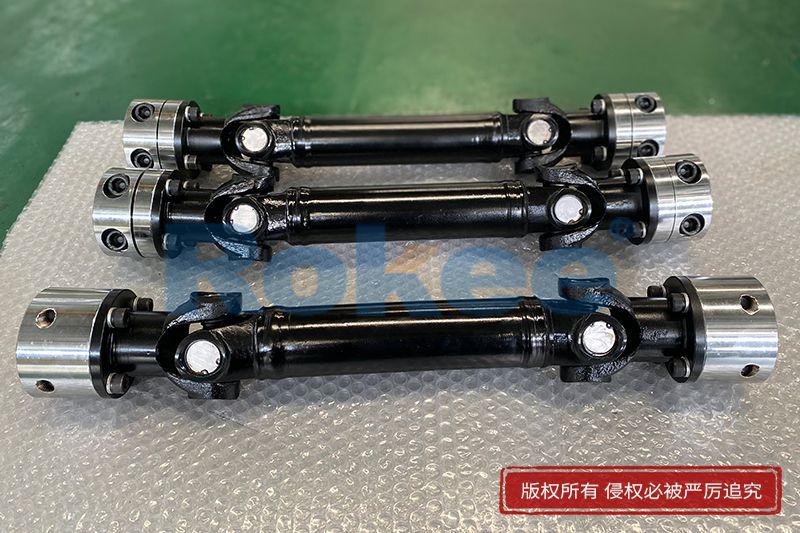

带轴套万向轴联轴器

带轴套万向轴联轴器是工业传动系统中常用的柔性连接部件，融合了万向传动与轴套锁紧连接的双重特性，主要用于机械设备传动轴之间的动力传递工作。相较于普通万向联轴器，该部件增设的一体式轴套结构，优化了轴体对接的贴合度与稳定性，能够适配各类存在轴线偏移、角度偏差的传动工况。在机械运行过程中，它可有效补偿传动轴之间产生的角度位移、径向偏差与微量轴向伸缩，缓解传动过程中的振动和冲击荷载。凭借紧凑的结构设计、稳定的传动性能与便捷的装配方式，该联轴器广泛适配轻工机械、输送设备、自动化设备等诸多工业场景，是保障传动系统平稳运行、降低设备磨损的核心基础部件。

带轴套万向联轴器的整体结构设计科学紧凑，各部件分工明确且配合精密，主要由锁紧轴套、万向节主体、十字轴、轴承组件及密封防护结构组成。轴套作为核心连接部件，多采用高强度合金材料精加工制成，内壁经过精密研磨处理，能够与设备传动轴紧密贴合，缩小装配间隙，减少传动时的径向窜动。轴套配备专属锁紧结构，可实现无间隙稳固装配，避免设备长期运行中出现轴体松动、打滑问题。万向节主体采用经典十字铰接结构，十字轴与轴承组件相互配合，形成可灵活摆动的活动关节，为角度补偿和柔性传动提供结构支撑。外层密封结构可阻挡粉尘、油污侵入内部传动组件，减少部件磨损，延长整体使用寿命。

带轴套万向轴联轴器的核心运行原理依托十字轴铰接的空间传动机制实现。设备主动轴运转时，通过锁紧轴套带动万向节叉同步旋转，借助十字轴与轴承的铰接传动，将动力平稳传递至另一侧万向节叉及从动轴，完成连续的动力传输工作。当设备运行中出现传动轴同轴度偏差、安装角度偏移，或是设备震动引发的微量位移时，十字关节可自主灵活摆动，自适应调整传动角度，抵消各类位移偏差带来的传动干扰。这种柔性传动方式改变了刚性传动部件无法适配偏差工况的短板，让传动轴在非完全同轴的状态下，依旧可以保持持续、平稳的动力传输，保障设备运转的连续性。

在实际运行过程中，带轴套万向轴联轴器具备多项贴合工业生产需求的实用特性。首先是适配性较强，可应对机械设备安装误差、运行形变产生的各类轴体偏移问题，有效降低传动卡顿、动力损耗等情况的发生概率，维持稳定的传动效率。其次，轴套锁紧结构提升了传动刚性，相较于普通插接式万向联轴器，扭矩传递更均匀，可适配中高负荷的动力传输场景。同时，部件运行时的缓冲减震效果良好，能够吸收传动系统产生的部分振动与冲击，减少齿轮、轴承等核心传动配件的损耗，降低设备故障频次。此外，整体拆装流程简便，无需复杂工装辅助，便于设备日常检修与维护。

凭借稳定的传动性能与广泛的工况适配能力，带轴套万向轴联轴器在各类工业机械设备中得到普遍应用。在物料输送设备中，可适配输送辊、传动电机的动力连接，应对设备运行中的动态偏移，保障输送系统匀速运转。在自动化加工设备中，能够补偿精密传动机构的微量位移误差，提升设备运行的稳定性与加工一致性。在轻工、纺织等通用机械领域，可适配多类型传动轴的对接需求，适配中小负荷的连续传动工况。同时，该部件也可应用于部分移动式、工况多变的机械设备，凭借良好的柔性补偿能力，适应复杂的运行环境，为各类机械传动系统的可靠运行提供基础保障。
