SWC-BH标准伸缩焊接型十字万向轴

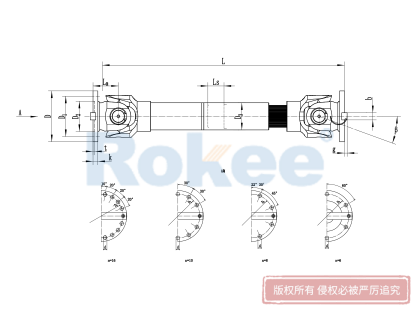

BH型标准伸缩焊接式万向联轴器基本参数和主要尺寸（JB/T 5513-91）/mm

SWC-BH型标准伸缩焊接式十字轴式万向联轴器是一款广泛应用于多个工业领域的机械传动组件。SWC-BH万向联轴器是一种常用的联轴器，能利用其结构特点使不在同一轴线或轴线折角较大或轴向移动较大的两轴等角速连续回转，并可靠地传递转矩和运动。它广泛应用于冶金、起重、工程运输、矿山、石油、船舶、煤炭、橡胶、造纸机械及其它重机行业的机械轴系中，用于传递转矩。

SWC-BH万向轴具有较大的角度补偿能力，SWC型轴线折角可达15°~25°，能够适应不同工况条件下轴系传动所产生的位移。联轴器采用整体式叉头设计，结构紧凑且合理，提高了运载的可靠性。与回转直径相同的其它型式联轴器相比，SWC-BH十字万向联轴器所传递的扭矩更大，特别适用于回转直径受限制的机械设备。其传动效率高达98%~99.8%，节能效果显著，尤其适用于大功率传动场合。联轴器在运转过程中表现出良好的平稳性，且噪声较低，有助于改善工作环境。SWC-BH万向轴联轴器的设计便于安装、拆卸和维护，降低了维修成本和时间。

在现代工业传动系统中，轴系连接部件的可靠性直接决定了整套设备的运行效率与稳定性。SWC-BH标准伸缩焊接型十字万向轴作为一种兼具刚性与柔性的关键传动部件，凭借独特的结构设计与优异的性能表现，广泛应用于各类重型机械的动力传输场景，成为连接不同轴线设备的“柔性关节”。它能够在复杂工况下实现扭矩的稳定传递，同时兼容两轴间的角度偏差与轴向位移，为工业生产的连续运行提供坚实保障。

SWC-BH联轴器的核心优势源于其科学的结构设计。该类型万向轴采用整体式叉头结构，通过焊接工艺实现部件间的连接，摒弃了传统螺栓连接方式，从根本上避免了螺栓松动或断裂带来的传动故障，显著提升了薄弱环节的结构强度与运行可靠性。其核心传动组件由十字轴与滚针轴承构成，十字轴的四个轴颈分别与两端的万向节叉通过轴承连接，形成灵活的铰接结构，这种设计让万向轴具备出色的角度补偿能力，轴线折角可达到15-25度，能够轻松应对两轴不同心的安装工况。同时，产品集成的标准伸缩结构通过花键联接实现轴向位移补偿，伸缩量可根据规格不同覆盖35至240毫米范围，有效抵消设备运行中因温度变化、基础沉降等因素产生的轴向偏差。

在工作原理层面，SWC-BH万向联轴器通过巧妙的力学传导实现动力的高效传递。当主动轴运转时，动力通过一端的万向节叉传递至十字轴，十字轴借助铰接结构改变动力传递方向，再由另一端的万向节叉驱动从动轴旋转，完成扭矩的跨轴线传递。为确保主、从动轴的等角速回转，该类型万向轴通常采用双十字轴串联设计，通过保证中间轴与主、从动轴的节点倾角相等，且中间轴两端叉头处于同一平面，有效抵消单十字轴传动可能产生的速度波动，实现平稳传动。其传动效率可达98%-99.8%，在大功率传动系统中能展现出显著的节能效果，同时运行过程中振动小、噪音低，可有效改善工业生产环境。

优异的结构与性能设计，让SWC-BH十字万向联轴器适配多种严苛工业场景。在冶金行业，它被广泛应用于连轧机主传动、辊道输送系统等关键设备，能够在高温、高负荷工况下稳定传递大扭矩，保障钢材轧制的连续进行；在矿山机械领域，破碎机、球磨机等重型设备的长轴传动环节，该类型万向轴可适应粉尘多、振动剧烈的工作环境，通过角度与轴向补偿能力化解设备安装偏差，延长整机使用寿命；在起重运输与工程机械领域，起重机的旋转机构、挖掘机的动力传输系统中，其紧凑的结构设计可适应有限的安装空间，同时高承载能力能满足重载作业需求。此外，在石油化工、船舶、造纸、橡胶等行业的动力传输系统中，SWC-BH标准伸缩焊接型十字万向轴也发挥着不可替代的作用，成为跨行业通用的传动核心部件。

合理的安装与维护是保障SWC-BH十字轴式万向联轴器长期稳定运行的关键。安装前需对设备轴径、键槽等尺寸进行精确测量，确保与万向轴匹配，并清理安装部位的油污与杂质，避免影响装配精度。安装过程中应严格控制两轴的同轴度偏差，按照规范步骤依次完成主动轴与从动轴的连接，拧紧部件时遵循规定的扭矩值，防止过紧或过松导致传动异常。调试阶段需密切监测振动、温度等运行参数，若发现偏差及时调整，确保设备处于更佳运行状态。

日常维护方面，需定期检查万向轴的外观状态，查看叉头、十字轴等部件是否存在磨损、变形或裂纹，同时检查连接部位的紧固情况。润滑保养是延长使用寿命的重要环节，新设备投入使用前需确保注油充足，运行初期每周应补充润滑一次，正常运行后可每季度补充一次润滑脂，在高温、高湿等特殊工况下需缩短润滑周期。此外，十字轴与轴承作为易损件，需定期检查磨损状况，发现沟槽、剥落等损伤时及时更换，避免故障扩大。

作为工业传动系统中的关键基础部件，SWC-BH十字轴万向联轴器以其结构紧凑、承载能力强、补偿性能优异、维护简便等特点，成为现代重型工业发展的重要支撑。它的应用不仅解决了复杂工况下的轴系连接难题，更提升了设备运行的稳定性与经济性。随着工业自动化水平的不断提升，对传动部件的性能要求将持续提高，SWC-BH标准伸缩焊接型十字万向轴也将通过材料升级、结构优化等技术创新，在更广泛的工业领域发挥更大作用，为工业生产的高效、安全运行保驾护航。
