LT弹性销套联轴器

LT(LT)弹性销套联轴器基本参数

LT型弹性套柱销联轴器（也被称为LT型联轴器）是一种广泛应用的普通弹性联轴器，TL型弹性套柱销联轴器利用一端套有弹性套（橡胶材料）的柱销，装在两半联轴器凸缘孔中，以实现两半联轴器的联接。这种结构使得联轴器具有结构简单、安装方便、更换容易的特点。同时，由于弹性套的存在，联轴器还具有一定的减震和两轴偏移补偿能力。

LT联轴器的性能参数包括但不限于以下几个方面：

1. 传递转矩‌：其传递转矩范围较大，通常能够满足多种中小功率传动轴系的需求。具体传递转矩值根据联轴器的型号和规格而定。


2. 许用转速‌：联轴器的许用转速也较高，能够在高速运转的场合下保持稳定的工作性能。


3. 工作温度‌：联轴器的工作温度范围适中，通常能够在-20℃~+70℃（也有说法为-20℃~+80℃）的环境温度下正常工作。


4. 轴孔型式与尺寸‌：联轴器提供多种轴孔型式，如圆柱形（Y）、圆锥形（Z）和短圆柱形（J）等，以适应不同轴孔的需求。同时，轴孔和键槽的尺寸也按照国家标准进行加工，确保与轴的配合精度。

LT型弹性套柱销联轴器广泛应用于各种中小功率传动轴系中，特别适用于正反转多变、起动频繁的场合。其结构简单、拆装维修方便的特点使得联轴器在机械设备中得到了广泛的应用。同时，由于联轴器具有一定的减震和两轴偏移补偿能力，因此也适用于对减震和偏移补偿有一定要求的场合。

在使用TL联轴器时，需要注意以下几点：

1. 确保联轴器的安装精度和同轴度，以避免因安装不当而导致的振动和噪声问题。

2. 定期检查联轴器的弹性套和柱销的磨损情况，及时更换磨损严重的部件以确保联轴器的正常工作。


3. 避免在超出联轴器性能参数的范围下使用联轴器，以免损坏联轴器或影响机械设备的正常运转。

在工业传动系统中，联轴器作为连接动力源与执行机构的关键部件，其性能直接影响设备运行的稳定性、效率与使用寿命。LT弹性销套联轴器凭借结构简洁、安装便捷、缓冲减振等优势，成为中小功率传动场景中的常用选择。它通过弹性元件的巧妙设计，在传递转矩的同时化解轴系偏差带来的不良影响，为各类工业设备的平稳运行提供可靠保障。

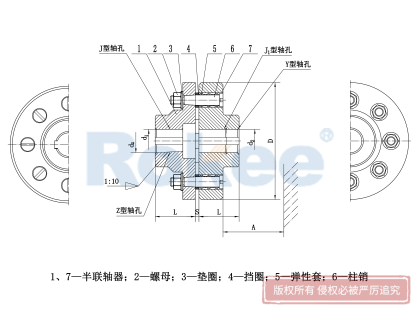

LT弹性联轴器的核心结构遵循实用化设计理念，主要由三部分构成：两片带凸缘的金属半联轴器、若干套柱销与弹性套组件，以及用于固定的挡板。其中，半联轴器通常采用铸铁或铸钢材质，具备足够的强度以承受传动过程中的转矩；柱销作为力的传递载体，一端通过过盈配合与半联轴器固定，另一端套装弹性套后插入另一半天联轴器的销孔中，形成柔性连接。弹性套采用邵氏A70±5的合成橡胶或天然橡胶制成，外部设有梯形环槽，这种结构既保证了弹性变形能力，又提升了与销孔的贴合度。值得注意的是，其弹性元件采用整体式设计，无需复杂的金属硫化粘结工艺，不仅简化了制造流程，也为后续维护更换提供了便利。

在工作原理上，LT弹性销套联轴器通过“刚性传递+弹性缓冲”的组合实现动力传输。当驱动轴运转时，半联轴器带动柱销同步转动，柱销通过挤压弹性套产生摩擦力矩，借助弹性套的压缩变形将转矩传递至从动端半联轴器，驱动负载运行。这一过程中，弹性套的弹性变形发挥着双重作用：一方面吸收传动过程中产生的冲击载荷，降低振动对轴系和设备的影响，使动力传输更平稳；另一方面通过自身的三维变形补偿两轴之间的相对位移，包括径向位移0.2~0.6mm、角位移0°3′~1°03′以及轴向位移3mm，有效化解因安装偏差、设备振动或热胀冷缩导致的轴系不同心问题。这种设计使得联轴器的传动效率可达98%以上，在中小功率传动场景中能充分满足动力传输需求。

LT弹性联轴器的核心特性使其在工业领域具备独特优势。首先是结构简单、维护便捷，无需润滑作业，更换弹性套时仅需拆卸挡板即可完成，无需移动半联轴器，维护时间可控制在较短范围内，大幅降低设备停机损失。其次是适用范围广泛，凭借适中的转矩传递能力和缓冲性能，适用于底座刚性好、对中精度较高、冲击载荷不大的中小功率轴系传动，常见于水泵、风机、压缩机、输送机等由电动机驱动的通用机械设备。此外，其体积小、重量轻、制造成本较低的特点，也使其成为批量生产和通用设备配套的优选方案。

合理的安装与维护是保障LT弹性销套联轴器长期稳定运行的关键。安装前需对各部件进行全面检查，确认半联轴器无裂纹、砂眼等缺陷，弹性套无老化、破损，柱销表面光滑无划伤，并核对部件尺寸与安装需求相符。安装过程中，需先将轴端和键槽清洗打磨干净，采用热装法或冷装法将半联轴器精准安装在轴上，确保轴向位置准确。组装弹性套与柱销时，应保证配合松紧适度，避免过松导致窜动或过紧挤压变形。尤为重要的是，需使用百分表等工具确保两轴同轴度误差控制在0.1mm以内，轴向间隙预留2~5mm，螺栓按对称顺序分次拧紧，保证受力均匀。

日常维护中，应定期检查弹性套的磨损情况，当磨损量超过原厚度的1/3时需及时更换；定期紧固连接螺栓，防止振动导致松动；每运行2000~3000小时补充一次润滑脂，选用具备良好抗磨性和抗氧化性的润滑产品。同时，需避免设备过载运行，因为过载会加剧弹性套磨损和柱销断裂风险，缩短联轴器使用寿命。建立维护档案，记录检查、更换部件的时间和设备运行状态，有助于提前发现潜在问题，实现预防性维护。

需要明确的是，LT联轴器也存在一定的应用局限。由于弹性套厚度较薄，弹性变形有限，其缓冲减振能力和位移补偿量相对有限，不适用于冲击载荷剧烈、轴系位移量大或低速重载的传动场景。在这类场景中，需选择弹性更强、位移补偿能力更大的联轴器类型。此外，弹性套的使用寿命受工作温度影响较大，应避免在-20℃以下或70℃以上的极端温度环境中使用，若需在特殊环境运行，需选用专用耐温弹性材料。

作为工业传动系统中的基础部件，LT联轴器以其简洁的结构、可靠的性能和便捷的维护，在中小功率通用机械领域占据重要地位。正确认识其工作特性、合理选择应用场景、严格遵循安装维护规范，才能充分发挥其优势，降低设备运行风险，延长轴系和设备的使用寿命。随着工业制造技术的发展，其材料性能和结构设计仍有优化空间，未来将在更广泛的轻量化、高效化传动场景中发挥作用。
