步进电机联轴器

步进电机联轴器是联接两轴或轴和回转件，在传递转矩和运动过程中一同回转而不脱开的一种机械装置。它在步进电机中扮演着至关重要的角色，确保了电机轴与从动轴之间的紧密连接，从而实现扭矩的顺畅传递。步进电机联轴器作为步进电机的重要配件，其种类、特点和选型对于步进电机的性能和稳定性具有重要影响。因此，在选型和应用时需要充分考虑各种因素，以确保步进电机的正常运转和长期稳定性。

步进电机联轴器根据结构和功能的不同，可以分为多种类型，包括但不限于：

1. ‌凸缘联轴器‌：利用螺栓联接两半联轴器的凸缘以实现两轴联接。具有结构简单、工作可靠、装拆方便、刚性好、传递转矩大等特点，但不能吸收冲击。当两轴对中精度较低时，将引起较大的附加载荷，适用于工作平稳的一般传动，高速传动时需要有高的对中和制造精度。


2. ‌滑块联轴器‌：允许在较大角位移时传递转矩。


3. ‌链条联轴器‌：通过链条来传递扭矩，具有一定的柔性和补偿能力。

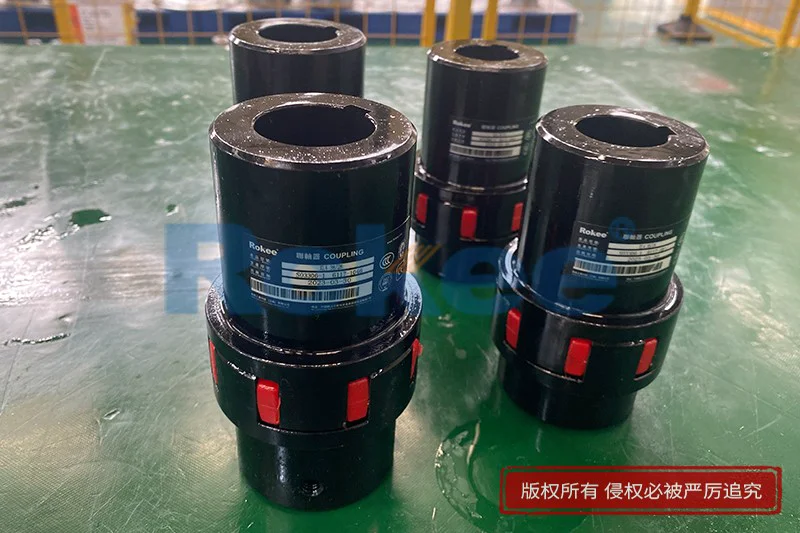

4. ‌梅花型弹性联轴器‌：以稳定可靠的工作性能著称，具有良好的减振、缓冲以及电绝缘特性。其结构简洁，径向尺寸紧凑，轻量化的设计使得转动惯量减小，非常适合中高速的应用场合。此外，还拥有出色的轴向、径向和角向补偿能力，能够灵活应对各种工况变化。


5. ‌齿式联轴器‌：具有承载能力强、传动精度高等特点，但结构相对复杂，价格较高。


6. ‌万向联轴器‌：允许两轴之间存在较大的角度偏差，适用于需要频繁改变传动方向的场合。


7. ‌膜片联轴器‌：一种通过膜片来传递扭矩的联轴器，分为单膜片结构和双膜片结构。双膜片设计提供了更大的柔性，使得联轴器在传动过程中能够更好地适应轴的偏移。此外，该联轴器还具有多种轴孔形式选择，包括夹紧式和胀套式。胀套式轴孔设计能够承受较大的转动惯量，因此常被用于数控机床（如加工中心）的主轴联接。


8. ‌星形联轴器‌：结构紧凑，转动惯量小，非常适合中高速传动系统。同时，还具备出色的轴向、径向和角向补偿能力，能够轻松应对各种复杂工况。


9. ‌绕线联轴器‌：通过绕线方式传递扭矩，设计独特，能够有效地降低传动过程中的冲击和振动。此外，还具有结构简单、装拆方便的特点。

特点

1. ‌精密的转动性能‌：步进电机联轴器需要具备精密的转动性能，以确保扭矩的顺畅传递。任何迟钝都可能导致步进电机工作效率的显著下降。


2. ‌零间隙传动‌：在传动过程中，联轴器整体必须保持零间隙，以确保传动的连贯性和精度。


3. ‌高刚性‌：联轴器需要具有高刚性，以避免传动迟滞，从而维持步进电机传动的精度。


4. ‌低惯量‌：在保证传动强度的基础之上，应尽可能降低步进电机联轴器的重量，以提高其运动响应速度。


5. ‌良好的柔性‌：精密的步进电机联轴器需要高刚性，还需具备纠正安装过程中产生的主动轴与从动轴偏差的能力，以确保传动的平稳性。

选型与应用

1. 在选型时，需要根据步进电机的类型、工作环境、传动要求等因素进行综合考虑。例如，对于需要高弹性连接的场合，可以选择ML梅花型弹性联轴器；对于需要承受较大转动惯量的场合，可以选择膜片联轴器的胀套式轴孔设计；对于需要频繁改变传动方向的场合，可以选择万向联轴器。


2. 此外，还需要注意联轴器的材质、安装方式、维护成本等方面的因素。确保所选联轴器能够满足步进电机的传动要求，同时具备良好的可靠性和耐久性。

《步进电机联轴器》发布于2025年4月9日
