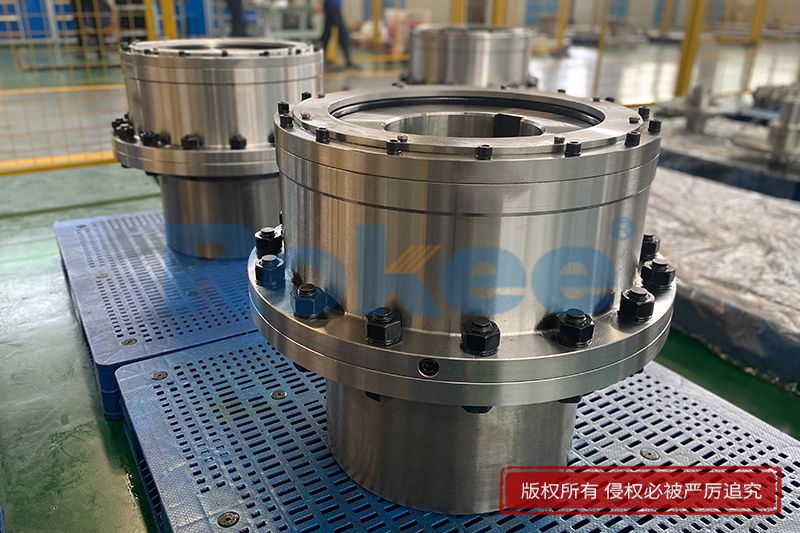

工业用鼓形齿联轴器

工业用鼓形齿联轴器是机械传动系统中核心的刚挠性连接部件，主要用于连接两根传动轴，完成动力与扭矩的稳定传递，广泛适配各类工业重载机械设备。该部件区别于传统直齿联轴器，核心优势在于独特的鼓形齿廓结构设计，兼顾刚性传动的稳定性与柔性适配的灵活性。其整体结构简洁紧凑，主要由内齿圈、鼓形外齿套、密封组件及连接构件组成，能够适配复杂的设备运行工况，补偿传动轴运行过程中产生的各类轴线偏差。凭借可靠的承载能力、稳定的传动表现和较长的使用寿命，该联轴器成为冶金、矿山、化工、起重运输等重工业领域的常用传动配件，是保障工业机械设备连续、平稳运行的基础部件。

鼓形齿式联轴器的结构设计是其适配重载工况的核心基础，整体构造精简且功能性极强，各部件分工明确、配合紧密。设备核心传动结构为相互啮合的内齿圈与鼓形外齿套，外齿经过特殊弧形加工处理，齿顶与齿根形成球面轮廓，区别于常规直齿的平面结构，这种形态能够优化齿面啮合状态，扩大齿面接触范围。配套的密封结构是不可或缺的辅助部件，可有效阻隔外界粉尘、水汽、杂质进入啮合区域，同时避免内部润滑介质外泄，持续维持齿面润滑环境。此外，法兰连接结构可实现联轴器与传动轴的稳固装配，键连接与过盈配合的组合方式，能够降低传动过程中的松动概率，让整体结构在高速、重载运转状态下保持稳定，减少机械松动带来的传动故障。

轴线偏差补偿能力是鼓形齿联轴器的核心性能亮点，也是其适配复杂工业工况的关键特性。机械设备长期运行过程中，受安装误差、设备振动、机身形变、温度变化等多重因素影响，传动轴容易产生径向、轴向以及角向的位置偏移，这类偏差会加剧传动部件磨损，降低设备运行效率。鼓形齿的弧形齿廓结构，可让内外齿啮合时拥有合理的活动间隙，在多维度偏差产生时，通过齿面的柔性适配抵消偏移带来的传动应力，避免扭矩传递卡顿、轴体受力不均等问题。相较于传统联轴器，其偏差适配范围更广，能够有效缓冲设备运行产生的振动与冲击，分散齿面局部受力，大幅降低轴系、轴承、齿轮等配套部件的损耗速率。

依托稳定的传动性能和良好的工况适配性，鼓形齿联轴器广泛应用于各类重工业传动场景，是重载机械设备的优选连接配件。在冶金行业，可适配轧钢设备、冶炼输送设备的重载传动需求，满足设备长时间连续运转的工况要求；在矿山领域，适用于矿山输送机械、采掘设备的动力连接，应对粉尘大、负荷波动频繁的复杂环境。同时，该部件也适配化工、建材、电力等行业的泵体、风机、压缩机、起重机械等设备，能够适配低速重载、中高速平稳传动等不同运行模式。多样的适配场景源于其均衡的综合性能，既可以满足固定工况的稳定传动，也能适配工况波动较大的工业生产场景，通用性较强。

合理的维护保养能够有效延长鼓形齿联轴器的使用寿命，保障传动系统长期稳定运行，降低设备运维成本。日常运维的核心重点为润滑管理，需根据设备运行负荷与环境条件，定期检查内部润滑介质的状态，及时补充或更换润滑油、润滑脂，避免齿面干摩擦造成磨损、划伤。同时，需定期检查密封组件的完好性，若出现老化、破损、渗漏等情况，需及时更换，防止杂质侵入磨损啮合齿面。此外，设备停机检修时，需排查螺栓紧固状态、齿面啮合磨损情况，及时清理部件表面附着的杂质与油污。规范的周期性维护，能够持续保留联轴器的传动精度与偏差补偿能力，减少突发故障停机情况，提升工业设备整体的运行效率与稳定性。

《工业用鼓形齿联轴器》更新于2026年7月28日
