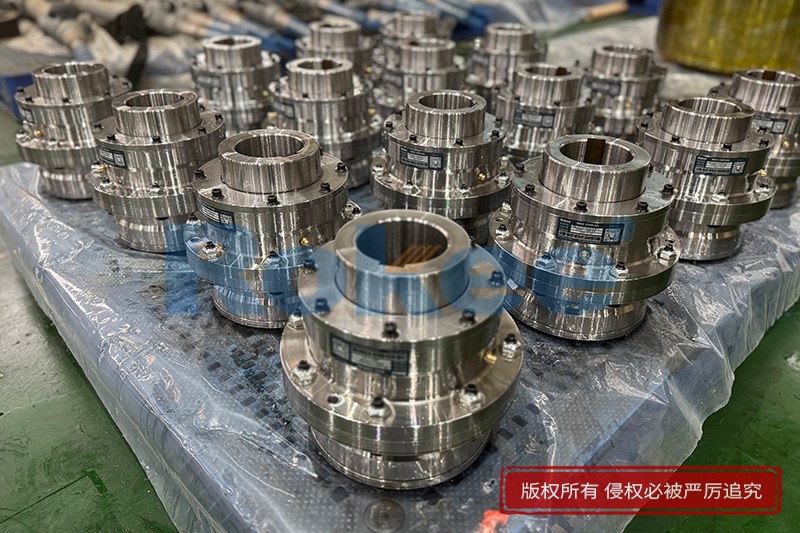

GCLD鼓形齿联轴器

GCLD鼓形齿联轴器是一种高性能的机械传动元件，属于鼓形齿式联轴器的一种特殊型号。GCLD联轴器因其独特的鼓形齿设计而得名，广泛应用于各类重型机械和精密传动系统中，特别适用于需要大扭矩传递、良好补偿性能和长期稳定运行的工业场合。

GCLD鼓形齿联轴器主要由以下部件构成：

1. 外齿套：带有鼓形外齿的特殊结构，通常与半联轴器一体成型


2. 内齿圈：具有直齿或渐开线齿形的环形部件


3. 密封装置：防止润滑剂泄漏和污染物进入


4. 紧固螺栓：用于连接和固定各部件

GCLD联轴器的特点是其外齿采用鼓形设计，这种设计使齿面接触面积比普通直齿联轴器增加30-40%，从而显著提高了承载能力和使用寿命。鼓形齿的曲率半径经过精密计算，确保在各种偏转角度下都能保持良好的啮合状态。

当两轴存在径向、角向或轴向偏差时，鼓形齿的特殊几何形状允许内外齿之间产生相对滑动和微小位移，从而补偿这些偏差。同时，通过齿面间的润滑剂形成油膜，减少磨损并降低传动噪音。

GCLD鼓形齿联轴器广泛应用于以下行业和场景：

1. ‌冶金设备‌：轧机、连铸机、矫直机等


2. ‌矿山机械‌：球磨机、破碎机、提升机


3. ‌船舶工业‌：推进系统、舵机传动


4. ‌电力行业‌：发电机组、风力涡轮机


5. ‌石油化工‌：压缩机、泵组、搅拌设备


6. ‌工程机械‌：起重机、挖掘机传动系统

在工业传动系统的诸多部件中，联轴器扮演着连接动力源与执行机构的关键角色，是保障动力平稳传递的“桥梁”。GCLD鼓形齿联轴器作为其中的重要类型，凭借独特的结构设计与优异的传动性能，广泛应用于冶金、矿山、化工、电力等多个重载领域，成为支撑工业生产连续运行的核心部件之一。其鼓形齿的创新设计，不仅解决了传统直齿联轴器在位移补偿方面的局限，更在承载能力与运行稳定性上实现了显著提升。

GCLD鼓形齿联轴器的核心优势源于其精妙的结构设计。该类型联轴器主要由内齿套、外齿轴套、中间轴及密封装置等关键部件构成，其中外齿轴套的鼓形齿设计是其区别于传统联轴器的核心特征。与直齿结构相比，鼓形齿的齿面呈现独特的圆弧轮廓，这种设计能有效改善内外齿的啮合接触状态，避免了角位移条件下直齿易出现的齿边挤压与应力集中问题。当传动系统运行时，鼓形齿可使载荷均匀分布在整个齿面上，在相同的内齿套外径和联轴器外径条件下，其承载能力较直齿联轴器平均提高15-20%，为重载工况下的动力传递提供了坚实保障。

出色的位移补偿能力是GCLD鼓形齿联轴器适应复杂工业环境的关键特性。在实际工业生产中，由于设备安装误差、运行中的热膨胀以及工作环境振动等因素，两轴之间不可避免会产生轴向、径向和角向的相对位移。GCLD鼓形齿联轴器凭借其结构优势，能够有效补偿这些位移偏差：当径向位移为零时，其许用角位移可达1°30′，较直齿联轴器提高50%，这种灵活的补偿能力可显著降低轴系不对中引发的附加载荷，避免设备部件因过度受力而损坏，从而提升整个传动系统的稳定性。同时，平稳的啮合方式也减少了运行过程中的冲击与振动，降低了噪声，让设备在更安静的环境下运行。

材料选择与加工工艺的严谨性，直接决定了GCLD鼓形齿联轴器的性能与使用寿命。为应对重载、高速的工作需求，其核心部件内齿套与外齿轴套通常选用42CrMo等优质合金钢材料，这类材料具备高强度、良好的耐磨性与韧性，能够承受较大转矩与长期磨损。在加工过程中，齿形加工需采用数控铣齿、磨齿等高精度工艺，确保齿形精度与表面质量，使内外齿能够精准啮合；同时，部件还需经过调质等热处理工艺，消除内应力，提高尺寸稳定性。此外，密封装置的设计也至关重要，采用耐油橡胶等耐磨材料制成的密封结构，能有效防止润滑剂泄漏与外界灰尘、杂质侵入，保证联轴器在良好的润滑环境下运行，延长维护周期与使用寿命。

在应用场景上，GCLD鼓形齿联轴器凭借其重载适配性与环境适应性，成为多个工业领域的优选部件。在冶金行业，大型轧钢机的电机与减速机之间、减速机与工作机之间的动力传递，需承受巨大转矩与频繁冲击，GCLD鼓形齿联轴器能稳定承载并缓冲冲击；在矿山机械中，破碎机、球磨机等设备工作环境恶劣，轴系易产生位移，其出色的补偿能力可保障设备持续运行；在化工、电力行业的连续生产线上，该类型联轴器99.7%的高传动效率能减少能量损失，降低能耗，同时稳定的传动性能可减少停机次数，保障生产连续性，为企业提升经济效益。

科学的安装与维护是充分发挥GCLD鼓形齿联轴器性能的关键。安装前需对部件外观、尺寸精度进行全面检查，准备专用安装工具并规划合理的安装空间；安装过程中，需精确调整两轴同轴度，控制误差在规定范围内，确保内外齿正确啮合，避免错齿现象。润滑管理同样重要，需根据工况选择合适的润滑方式：高速重载工况可采用强力喷射润滑，低速粉尘环境则适用贮油式润滑，同时要定期补充或更换润滑油，选用含极压添加剂的油品，降低齿面磨损。日常维护中，需定期监测齿厚磨损量、齿面接触情况与振动数据，当齿厚磨损超过公称齿厚的10%或接触面积不足70%时，需及时处理，确保联轴器处于良好工作状态。

随着工业技术的不断发展，GCLD联轴器也在持续优化升级。为适应新能源、高端装备制造等新兴领域的高速、重载需求，分体式结构设计逐渐兴起，便于安装与拆卸，降低维护成本；新型高强度轻量化材料的应用，在保证结构强度的同时减轻了整体重量，适应高速运转时的低惯性要求。这些创新升级，让GCLD鼓形齿联轴器在更广泛的工业场景中发挥作用，为工业传动系统的高效、可靠运行提供持续支撑。

作为工业传动系统的核心部件，GCLD鼓形齿式联轴器以其独特的鼓形齿设计、出色的承载能力与位移补偿能力，成为重载工业领域的可靠选择。从结构设计到材料工艺，从安装维护到应用升级，每一个环节的严谨把控，都确保了其在复杂工业环境中的稳定表现。在工业智能化、高效化发展的趋势下，GCLD鼓形齿联轴器将持续迭代优化，为推动工业生产的高质量发展提供更坚实的传动保障。

《GCLD鼓形齿联轴器》发布于2025年12月12日
