弹性块齿式联轴器

弹性块齿式联轴器通过齿式连接实现两轴的联接，这种连接方式使得联轴器能够承受较大的转矩，同时保证传动的平稳性。联轴器中嵌入了弹性块，这些弹性块起到了缓冲和减震的作用，能够吸收因不对中、振动或冲击而产生的能量，保护传动系统免受损害。弹性块齿式联轴器的结构相对简单，安装和拆卸方便，便于维护和更换。

弹性块齿式联轴器在工作时，通过齿式连接将主动轴的转矩传递给从动轴。同时，弹性块在受到挤压时会产生变形，从而吸收和缓冲因不对中、振动或冲击而产生的能量。这种变形是弹性的，当外力消失后，弹性块会恢复原状，保证联轴器的正常工作。

在选择弹性块齿式联轴器时，需要根据传动系统的实际情况来确定联轴器的型号和规格。主要考虑因素包括转矩大小、转速高低、工作环境等。

在工业机械的动力传递系统中，联轴器作为连接主动轴与从动轴的关键部件，承担着传递扭矩、补偿轴线偏移、缓冲振动冲击的重要职责。弹性块齿式联轴器凭借其独特的结构设计与均衡的性能表现，成为众多工业领域的优选传动部件，广泛应用于机床、风机、水泵、冶金设备等各类旋转机械中，为传动系统的稳定高效运行提供可靠保障。

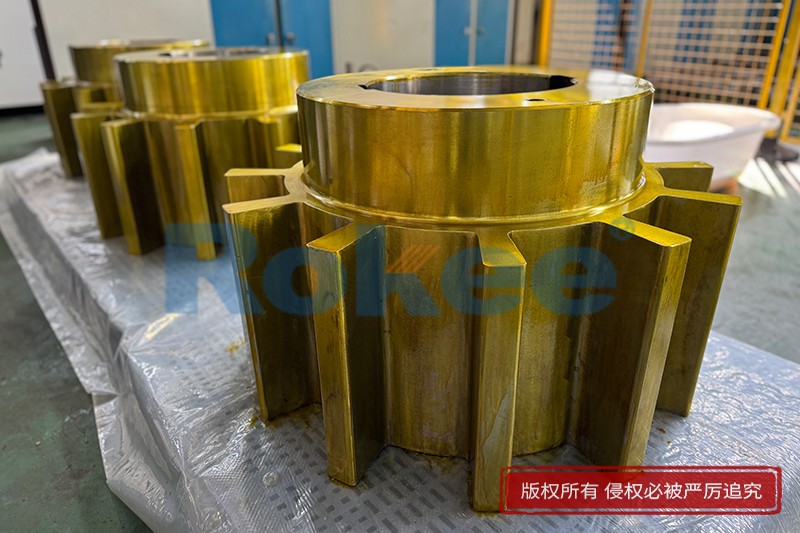

弹性块齿式联轴器的核心优势源于其科学的结构组成，主要由两个带齿形结构的半联轴器和若干弹性块构成。半联轴器通常采用铸铁、铸钢或高强度铝合金等金属材料加工而成，其外缘分布着均匀的齿槽，齿形设计多为直齿或弧形齿，既保证了扭矩传递的稳定性，又降低了加工难度。弹性块作为实现柔性连接的核心元件，一般选用尼龙、聚氨酯等高分子弹性材料制成，部分特殊工况下会采用增强型复合材料，这些材料兼具良好的弹性变形能力、耐磨性与抗老化性能，能够在传递扭矩的同时吸收振动能量。弹性块与半联轴器的齿槽精准配合，通过间隙适配或过渡配合实现力的传递，这种结构设计使联轴器在运行过程中可通过弹性块的形变补偿两轴之间的相对偏移，包括轴向位移、径向位移和角向偏差。

从工作原理来看，弹性块齿式联轴器通过“刚性承载+柔性缓冲”的协同机制实现动力传递。当主动轴运转时，扭矩通过主动侧半联轴器的齿槽传递至弹性块，弹性块在受力后产生弹性形变，将动力平稳传递给从动侧半联轴器，驱动从动轴运转。在这一过程中，弹性块的形变不仅实现了扭矩的柔性传递，还能有效吸收机械运行过程中产生的振动和冲击载荷，减少扭矩突变对轴系、轴承等关键部件的损伤。同时，弹性块与齿槽之间的合理间隙设计，使联轴器能够适应安装误差或运行过程中产生的轴线不对中情况，避免因刚性连接导致的部件磨损加剧，显著提升了传动系统的运行稳定性。

相较于其他类型联轴器，弹性块齿式联轴器具备多重性能优势。其一，承载能力均衡，能够在传递较大扭矩的同时保持结构紧凑，相同扭矩传递需求下，其径向尺寸更小、重量更轻，有助于减小设备整体体积和转动惯量。其二，补偿性能良好，可同时应对轴向、径向和角向的轴线偏差，适配多种复杂安装工况，降低了对安装精度的严苛要求。其三，维护便捷，结构组成简单，零部件数量少，当弹性块出现磨损或老化时，无需移动半联轴器即可完成更换，大幅减少了维护工时和停机损失。此外，多数弹性块采用自润滑材料制成，运行过程中无需额外添加润滑剂，既节省了维护成本，又避免了润滑油泄漏对工作环境的污染。

弹性块齿式联轴器的应用场景覆盖多个工业领域。在机械制造行业，它常用于数控机床、加工中心等精密设备的主轴与电机连接，通过精准的扭矩传递和良好的减振性能保障加工精度；在冶金和矿山行业，面对轧钢机、破碎机等重型设备的高负载、强冲击工况，其稳固的承载能力和缓冲性能可有效保护传动系统；在电力、石油化工领域，水泵、风机、压缩机等旋转设备借助其轴线补偿能力，适应设备运行过程中的热胀冷缩带来的轴线偏移，确保长期稳定运行。不同工况下，通过合理选择半联轴器材料和弹性块材质，可进一步拓展其适用范围，例如高温环境下选用耐高温聚氨酯弹性块，腐蚀环境下采用不锈钢材质半联轴器。

为充分发挥弹性块齿式联轴器的性能优势，延长其使用寿命，合理的选型、安装与维护至关重要。选型时需根据设备的额定扭矩、转速、工作温度、介质环境等参数，确定联轴器的规格型号，同时匹配适配材质的弹性块，避免出现过载运行或材质不兼容问题。安装过程中，应确保半联轴器与轴的配合面清洁无杂质，精准调整两轴的同轴度，避免安装偏差过大加剧弹性块磨损；组装时需保证弹性块与齿槽紧密贴合、无错位，固定部件安装牢固。日常维护中，应定期检查弹性块的磨损、老化情况，若发现弹性块出现裂纹、变形或硬度下降等问题，需及时更换，且更换时应避免新旧弹性块混装，确保受力均匀；同时检查半联轴器齿槽是否存在磨损、变形，定期清洁联轴器表面的油污和杂质，保障传动顺畅。

随着工业设备向高效化、大型化、精密化方向发展，对传动部件的性能要求不断提升，弹性块齿式联轴器凭借其结构合理、性能均衡、维护便捷等特点，依然是工业传动系统的重要选择。在实际应用中，通过科学的选型、规范的安装和定期的维护，能够充分发挥其柔性连接优势，降低设备运行风险，提升传动系统的可靠性和使用寿命，为各类工业生产的高效开展提供坚实的技术支撑。
