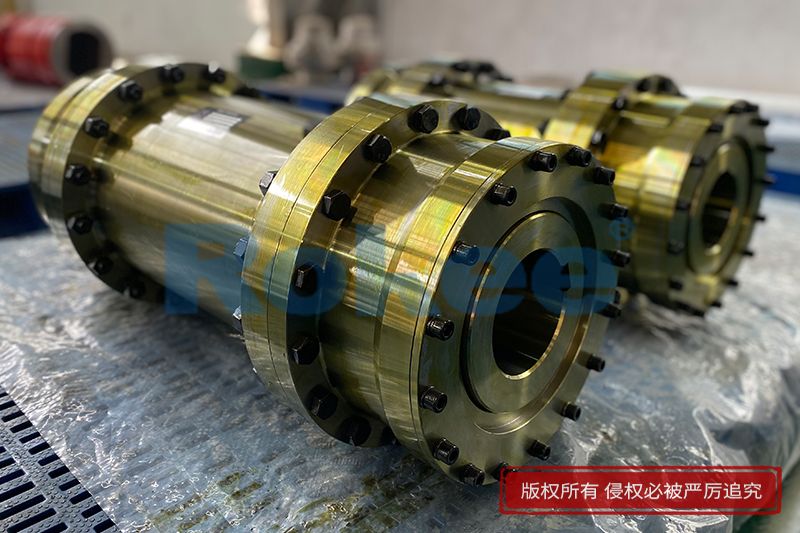

接中间管型鼓形齿式联轴器

中间管型鼓形齿式联轴器是工业传动系统中常用的刚挠性传动部件，主打长距传动与偏差适配的核心特性，广泛适配各类重载、连续运转的机械设备。该联轴器摒弃传统直齿传动结构，采用鼓形齿啮合搭配中间管连接的组合设计，有效解决设备轴系间距较大、安装偏差、运行振动带来的传动难题。整体结构由双侧齿式半联轴器、中空中间管、密封组件及紧固配件构成，各部件配合默契，既保留了齿式联轴器高承载、高传动效率的特点，又通过中间管结构延伸传动距离，适配更多特殊安装工况。凭借稳定的传动表现、良好的位移补偿能力与持久的使用寿命，该部件成为冶金、矿山、输送设备等领域轴系连接的常用配件，适配工业长距离动力传递的核心需求。

中间管型鼓形齿式联轴器的结构设计兼具合理性与实用性，各核心部件分工明确、协同工作。其核心传动部位采用鼓形外齿结构，齿面呈现球面弧形形态，齿顶与齿侧的弧度设计能够优化内外齿的啮合状态，区别于普通直齿联轴器的硬性接触模式。两端的半联轴器负责对接主从动设备轴体，中间管作为核心衔接构件，可根据设备安装间距匹配对应长度，有效拓展两轴之间的传动跨度。设备配备专属密封与紧固结构，密封部件可阻隔外界粉尘、水汽与杂质侵入传动内部，避免齿面锈蚀、积尘磨损。整体采用分体组装式结构，径向布局紧凑，不会占用过多设备安装空间，同时各部件模块化设计，让结构适配性大幅提升，可匹配多种规格的传动轴系。

鼓形齿联轴器的传动运行原理依托精准的齿面啮合与力矩传导机制实现稳定动力输送。设备运行时，主动轴的动力通过一侧半联轴器传递至鼓形外齿，经由内外齿的紧密啮合将扭矩传导至中间管结构，再通过另一端齿组与半联轴器传递至从动轴，完成完整的动力传动流程。鼓形齿的弧形结构可优化啮合接触面，让齿面受力更加均匀，避免局部应力集中造成的齿面损耗。在设备运行过程中，受安装误差、机体热胀冷缩、运行振动等因素影响，轴系会产生微量的径向、轴向与角向偏移，该联轴器可通过齿面的弧形间隙自适应抵消各类位移偏差，缓冲传动过程中的冲击载荷，让动力传递始终保持平稳状态，降低轴系运行的抖动与顿挫问题。

中间管型鼓形齿式联轴器对复杂工业工况具备良好的适配能力，可适应多种严苛的生产运行环境。凭借优异的承载性能，它能够适配低速重载的传动场景，可承接设备启停、负荷波动产生的交变载荷，满足重型机械设备持续作业的传动需求。在多粉尘、高湿度、轻微腐蚀的恶劣工况中，依托完善的密封防护结构，可有效保护内部齿体结构，减少外界环境对传动部件的损耗，维持稳定的传动性能。同时，中间管的长距传动优势，适配长距离带式输送机、大型起重设备、矿山输送机组等轴系间距较大的设备，解决普通联轴器无法适配长跨度传动的短板，在各类连续化工业生产线中能够保持长期稳定的运行状态。

在日常使用与运维层面，该联轴器具备便捷性与经济性的突出优势，适配工业常态化运维需求。其分体式组装结构无需移动主从动机械设备，即可完成部件拆装、检修与更换工作，大幅简化运维流程，缩短设备停机检修时长，保障生产线的连续作业效率。齿面啮合摩擦阻力较小，动力传输过程中的损耗偏低，传动损耗控制在较低水平，长期运行可降低设备能耗。日常维护仅需定期检查密封状态、补充润滑介质，清理外部附着杂质即可，运维流程简单、成本较低。合理的结构设计有效减缓齿面磨损、延缓部件老化，延长整体使用寿命，减少配件更换频次，为工业设备稳定、长效、低成本运行提供可靠的传动保障。
