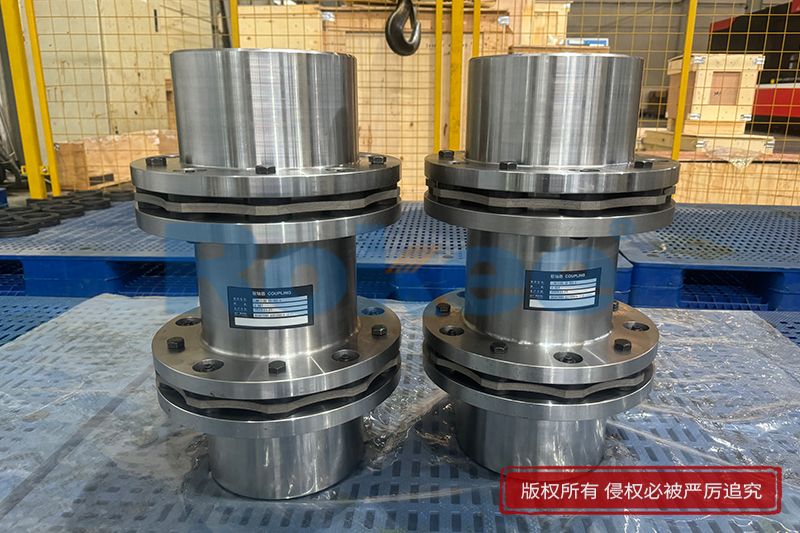

挠性双节膜片联轴器

挠性双节膜片联轴器是工业传动系统中常用的金属弹性挠性传动部件，主要用于衔接设备主动轴与从动轴，完成扭矩传递与轴系偏差补偿工作。相较于传统单节膜片联轴器，该产品增设中间连接结构，搭配两组独立膜片组件，有效拓展了轴系位移补偿能力，适配更多复杂传动工况。产品依托金属膜片的弹性形变实现传动功能，运行过程中无机械间隙、无需介质润滑，可适应高速、变载及多类特殊生产环境。凭借紧凑的整体布局、稳定的传动性能与较长的使用寿命，它广泛应用于冶金、化工、通用机械等诸多领域，成为高精度、高稳定性传动场景的核心配套部件，有效保障设备轴系运转的平稳性。

挠性双节膜片联轴器采用模块化组合结构，核心组成包含两端轴套、双层膜片组件、中间连接套筒及圆周紧固连接件。其膜片由多层不锈钢薄板叠合而成，通过交错排布的连接件与两端轴体结构固定，形成对称式双节传动结构。整体结构设计精简，无多余活动部件，体积小巧，占用设备安装空间较少，可适配紧凑型机械设备的装配需求。中间套筒具备刚性衔接作用，可隔离两组膜片的形变区域，让应力均匀分布在膜片组件上，避免局部应力集中造成部件损耗。同时，规整的圆周连接布局能够均衡传递扭矩，保障传动过程中受力均匀，为设备稳定运行提供基础结构支撑。

该联轴器的核心工作原理依托金属膜片的可控弹性形变实现，兼顾扭矩传递与偏差修正两大核心功能。设备运行时，主动轴的扭矩通过端部轴套传导至一组膜片组件，借助膜片的刚性传动特性将动力传递至中间套筒，再通过另一端膜片组件完成从动轴的动力输送。在设备装配误差、运行振动、热胀冷缩等因素造成轴系偏移时，两组膜片可同步产生微量弹性形变，分别适配轴向、径向及角向的多维度位移偏差。这种形变属于可逆弹性变化，不会产生机械磨损，可持续修正轴系不对中问题，让传动系统始终保持平稳的运转状态，降低偏移带来的传动损耗与设备抖动。

挠性双节膜片联轴器的工况适配性较强，可适配多种复杂工业传动环境。产品主体采用金属材质打造，具备良好的耐温、耐油污及耐腐蚀性能，可在高低温交替、油气浸染、轻度腐蚀的工况中持续稳定工作，不易受外界环境干扰。双节结构的设计大幅提升了位移补偿范围，相较于单节结构，能够应对更大幅度的轴系偏移，适配大型设备、长轴系传动及频繁启停的变载运行场景。同时，其无间隙传动的特性可减少高速运转时的传动冲击与噪音，适配高速精密传动设备的运行需求，能够满足多数工业生产线的连续化、常态化作业要求。

在设备运维与使用成本方面，挠性双节膜片联轴器具备显著优势。产品运行过程中各连接部位无相对滑动摩擦，整体磨损程度极低，无需定期加注润滑油、润滑脂等介质，大幅简化日常维护流程，减少运维耗材投入与人工检修工作量。部件结构稳定性强，长期运行不易出现松动、形变失效等问题，故障发生率较低，有效延长设备传动系统的检修周期。此外，产品拆装流程简便，无需拆解设备主体结构即可完成更换与调试，能够缩短设备停机检修时长，提升生产线整体运行效率，为工业生产的稳定推进提供可靠保障。
