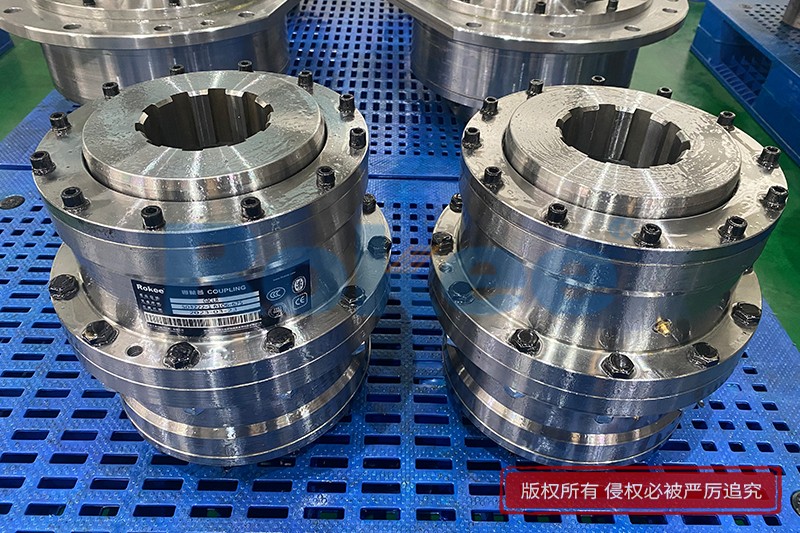

GICL联轴器

GICL联轴器是一种在机械传动中广泛应用的联轴器类型，GICL联轴器属于刚挠性联轴器，其外齿分为直齿和鼓形齿两种。鼓形齿是将外齿制成球面形状，球面中心位于齿轮轴线上，这种设计使得齿侧间隙较一般齿轮大，因此鼓形齿联轴器可以允许较大的角位移，相对于直齿联轴器具有更好的适应性和传动性能。GICL联轴器具有结构紧凑、回转半径小、承载能力大、传动效率高、噪声低以及维修周期长等优点。

GICL型联轴器按公称转矩从小到大分为多个型号，如GICL1~GICL40等。其主要规格参数包括：

1. ‌公称转矩‌：设计时设定的基本转矩值，反映联轴器的承载能力。选型时需考虑实际工况的过载系数。


2. ‌许用转速‌：由联轴器的重量、结构和平衡精度决定，超过该转速可能导致振动或失效。


3. ‌轴孔直径范围‌：支持的输入/输出轴直径，分为圆柱形轴孔（Y型）和圆锥形轴孔（Z型），需与电机或设备轴径匹配。


4. ‌外形尺寸‌：包括长度（L）、外径（D）等，需考虑安装空间是否足够。


5. ‌补偿能力‌：一般角向补偿≤1°，径向补偿≤0.3~1.5mm（随型号增大而增加），轴向补偿≤4~10mm。

在选型时，需要考虑以下因素：

1. ‌工况条件‌：包括负载类型（静载荷、冲击载荷或交变载荷）、转速、环境条件（是否存在高温、潮湿、粉尘或腐蚀性介质）以及过载保护需求。


2. ‌对中要求‌：虽然鼓形齿联轴器具有补偿能力，但仍需尽量保证两轴初始对中，以延长使用寿命。


3. ‌润滑维护‌：齿面需定期加注润滑脂（如锂基脂），以防止磨损和发热。

GICL联轴器特别适用于低速重载工况，如冶金、矿山、起重运输等行业，也适用于石油、化工、船舶以及通用机械等各类机械的轴系传动。

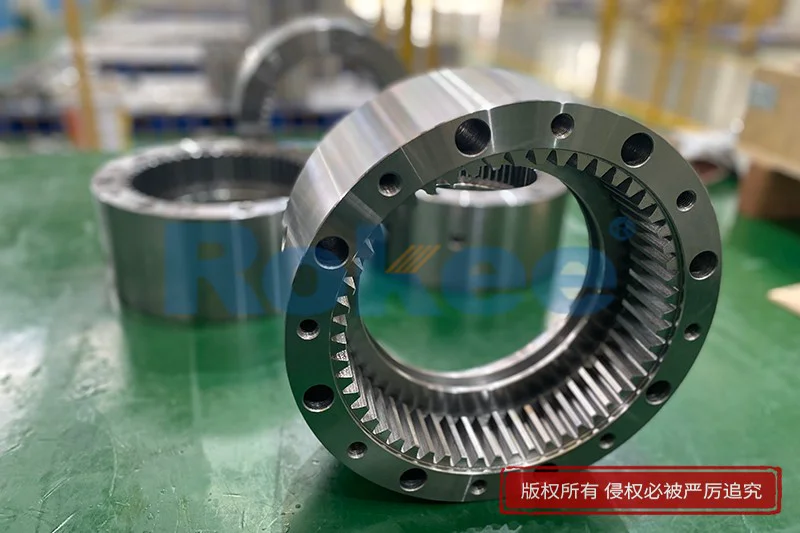

GICL联轴器由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。通过鼓形齿与内齿圈的啮合实现两轴的连接，并具有补偿两轴相对位移（径向、轴向、角向）的能力。其工作原理是利用鼓形齿的啮合间隙和齿面接触面积大的特点，实现高效、稳定的传动。

为确保GICL联轴器的正常运行和延长使用寿命，需要进行定期的维护与保养。这包括检查齿面磨损情况、加注润滑脂、检查轴孔配合间隙以及紧固件是否松动等。

GICL联轴器以其独特的结构和优良的性能在机械传动中发挥着重要作用。在选型、应用以及维护保养等方面都需要严格按照相关规定和操作要求进行，以确保其正常运行和延长使用寿命。
