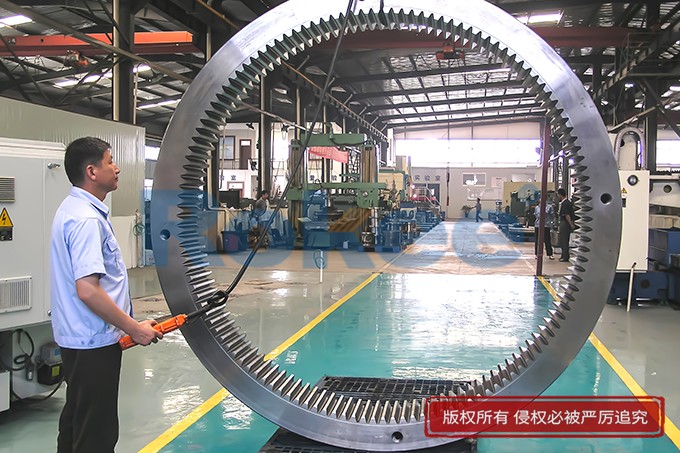

风电偏航系统齿圈

偏航齿圈在偏航系统中起到了至关重要的作用，它相当于大型滑动轴承，主要用于控制风电叶轮的转动方向。偏航齿圈多安装于机舱座底部，上端通过滑动面支撑整个机舱机构，下端则通过螺栓与塔筒联接固定。齿圈周围与偏航减速机输出齿轮相啮合，在偏航电动机的驱动下，能够带动机舱整体结构缓慢旋转，从而实现调整风电叶轮方向的目的。

在风力发电机组的整体运行架构中，偏航系统是适配自然风向变化、保障风能稳定捕获的关键机构，而偏航齿圈作为这套系统的核心传动与承载部件，串联起塔筒与机舱的动态配合，直接影响机组的发电效能、运行稳定性和设备使用寿命。风力发电依靠自然风能驱动叶轮做功，而风向具备随机性、多变性的特点，无法始终保持与叶轮垂直的迎风状态，偏航齿圈的存在，正是为机组精准对风、动态调向提供核心机械支撑，是风电机组实现自适应迎风运行不可或缺的基础部件。

偏航齿圈整体为大型环形结构，稳固安装在塔筒顶部法兰位置，属于固定不动的基础构件，与机舱底座搭载的多组偏航驱动齿轮相互啮合，构成机组偏航传动的核心结构。不同于常规机械齿轮，风电偏航齿圈需要适配大型机组的大载荷、慢转速、高稳定的运行需求，行业内主流采用内齿啮合结构，这种布局能够均匀分散风力冲击带来的机械载荷，优化传动受力状态，有效降低齿轮啮合过程中的磨损与冲击损耗。大型风电机组通常搭配多组驱动齿轮均匀分布在机舱底部，同步与齿圈咬合传动，共同分担整机载荷，避免单一传动部件受力过载，大幅提升偏航动作的平稳性与设备耐久度。

机组日常运行过程中，风向检测装置会实时采集外界风向、风速数据，并将信号传输至机组控制系统。当检测到风向出现偏移，叶轮迎风角度偏离状态时，控制系统随即发出调控指令，启动偏航驱动机构。驱动电机带动减速齿轮低速运转，依托与固定齿圈的精密啮合关系，以齿圈为传动基准，带动机舱、叶轮、发电机等上部整体结构缓慢旋转，实时修正机舱朝向，直至叶轮重新对准来风方向，提升风能捕获利用率。这种调向过程并非阶段性大幅度动作，而是持续的微量动态微调，适配自然风向的细微波动，让机组始终保持高效发电状态，日常偏航运转转速极低，有效规避了高速传动带来的机械振动和部件损耗。

除了核心的传动调向功能，偏航齿圈还承担着重要的承载与缓冲作用，相当于机组机舱与塔筒之间的大型支撑轴承。机组上部机舱、叶轮等核心设备的整体重量，以及风力作用在叶轮上产生的轴向力、径向力和倾覆力矩，都会通过机舱底座传导至偏航齿圈，再由齿圈均匀传递至塔筒结构。特殊的结构设计让齿圈能够同时承受多重复合载荷，兼顾支撑稳定性与传动灵活性，同时可缓冲强风、阵风带来的瞬时冲击，削弱整机机械振动，保护塔筒、机舱等主体结构不受交变载荷损伤，保障机组在复杂户外工况下安全运行。

风电设备常年暴露在野外露天环境中，高温暴晒、低温霜冻、风沙侵蚀、雨雪潮湿等复杂气候条件，对偏航齿圈的材质性能和加工工艺提出了严苛要求。齿圈基材多选用高强度合金材质，经过锻造、调质、表面淬火等多重精密工艺处理，让齿体具备优异的强度、韧性和耐磨性，能够抵御长期交变载荷带来的金属疲劳，同时提升齿面抗腐蚀、抗磨损能力。齿形采用精密渐开线设计，齿距、齿形精度把控严格，能够实现驱动齿轮与齿圈的平稳啮合，减少传动过程中的咬合间隙与冲击噪音，避免因啮合偏差导致的局部应力集中，降低部件异常损耗概率。

长期运行过程中，偏航齿圈的损耗主要源于持续啮合磨损、环境腐蚀、载荷疲劳以及润滑失效等方面。野外风沙杂质容易进入齿轮啮合间隙，长期摩擦会造成齿面划伤、磨损加剧；潮湿空气和雨雪侵蚀会引发齿面轻微锈蚀，破坏精密齿形结构；频繁的偏航微调动作，会让齿圈长期承受交变应力，久而久之容易出现金属疲劳隐患。同时，润滑系统状态直接决定齿圈的使用寿命，润滑脂失效、注脂不及时，会导致齿面干摩擦运行，大幅加快部件损耗，甚至出现齿面胶合、咬合卡顿等故障，影响偏航系统正常工作。

科学的日常运维是保障偏航齿圈稳定长效运行的关键。机组运维工作中，需要定期检查齿圈啮合状态，清理齿面附着的灰尘、杂质，排查齿面磨损、锈蚀、裂纹等缺陷；定期检测润滑系统工况，及时补充、更换适配的润滑介质，保证啮合部位始终处于良好润滑状态；同时检查齿圈固定螺栓的紧固状态，避免长期振动导致螺栓松动，引发传动偏差、受力不均等问题。针对机组频繁偏航、大风天气高频载荷的工况，还需要针对性增加巡检频次，提前排查潜在故障，通过精细化运维降低设备故障率，延长齿圈服役周期。

作为风电机组偏航系统的核心核心部件，偏航齿圈看似结构简单，却承载着机组对风调控、载荷传递、结构缓冲的多重核心功能，其运行状态直接关系到机组的发电效率与设备安全。随着风电行业技术的不断迭代，机组单机容量持续提升，运行工况愈发复杂，偏航齿圈的结构设计、材质工艺、适配性也在不断优化升级，朝着高承载、高耐磨、长寿命、低损耗的方向持续发展。在风电规模化、高质量发展的当下，不起眼的偏航齿圈始终坚守核心传动岗位，为每一台风电机组稳定捕捉风能、高效转化电能提供坚实的机械保障，是风力发电产业稳健发展不可或缺的核心基础部件。
