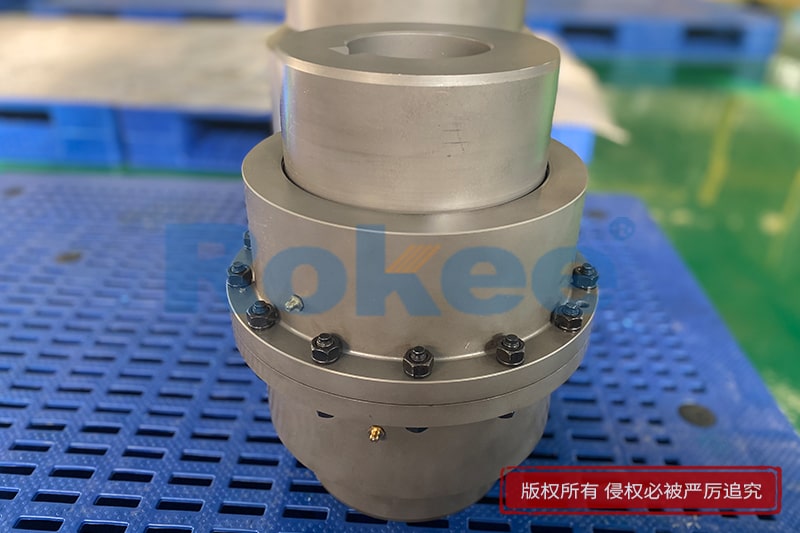

鼓形齿联轴器 (全部氮化处理)

鼓形齿联轴器是一种先进的齿轮式挠性联轴器，因其独特的鼓形齿轮设计而得名。这种联轴器通过内外齿的啮合传递扭矩，同时具备补偿径向、角向和轴向偏差的能力，在各类工业传动系统中扮演着重要角色。

与传统的直齿联轴器相比，鼓形齿联轴器的齿面呈圆弧形轮廓，这种设计显著提高了接触面积，改善了应力分布，使得联轴器能够承受更大的扭矩和更频繁的偏差补偿。

主要构成部件

‌鼓形外齿套‌：齿面呈圆弧形，通常与轴直接连接
‌内齿圈‌：与外齿套啮合，固定在另一侧设备上
‌密封装置‌：防止润滑剂泄漏和污染物进入
‌润滑系统‌：包括油孔、油槽和润滑脂注入点

鼓形齿联轴器的核心创新在于其齿形设计。齿面采用特殊曲线（通常为圆弧或渐开线变种），使得在轴系存在偏差时，齿轮接触面积仍能保持较大值。此外，齿侧间隙经过精确计算，既保证灵活性又不失传动精度。

鼓形齿联轴器通过内外齿的啮合传递动力。当主动轴旋转时，带动外齿套转动，外齿套的鼓形齿与内齿圈的齿啮合，从而将运动传递给从动轴。

‌偏差补偿机制‌：

‌径向偏差补偿‌：鼓形齿的弧形设计允许内外齿在一定范围内相对径向移动
‌角向偏差补偿‌：齿轮的锥形间隙布置使得联轴器可承受1-1.5°的角度偏差
‌轴向位移补偿‌：特殊齿形设计允许轴向滑动，补偿热膨胀等因素引起的轴向位移

鼓形齿联轴器的技术优势

‌高扭矩密度‌：相比同尺寸直齿联轴器，扭矩传递能力提高30-50%
‌长使用寿命‌：优化的应力分布使磨损均匀，寿命可达直齿联轴器的2-3倍
‌低维护需求‌：密封性能优越，润滑周期延长
‌振动阻尼特性‌：鼓形齿结构能有效吸收和衰减振动
‌安装容错率高‌：对初始对中误差有更好的适应性

鼓形齿联轴器广泛应用于各种重工业领域：

‌冶金行业‌：轧钢机、连铸设备
‌矿山机械‌：破碎机、球磨机
‌船舶工业‌：推进轴系
‌能源领域‌：发电机组、风力涡轮机
‌石油化工‌：压缩机、泵组

特别适用于以下工况：
重载冲击负荷
存在较大轴系偏差
需要长期免维护运行
高转速大扭矩传递

安装步骤‌：

清洁所有配合表面
检查轴与联轴器的配合尺寸
采用热装法或液压法安装，避免锤击
初步对中检查
加注指定润滑剂

‌维护建议‌：

定期检查密封状况
按推荐周期补充或更换润滑剂
监测振动和温度变化
每次检修时重新检查对中状态

正确选择、安装和维护鼓形齿联轴器，能够显著提高传动系统的可靠性和效率，降低总体运营成本，为用户创造更大价值。
