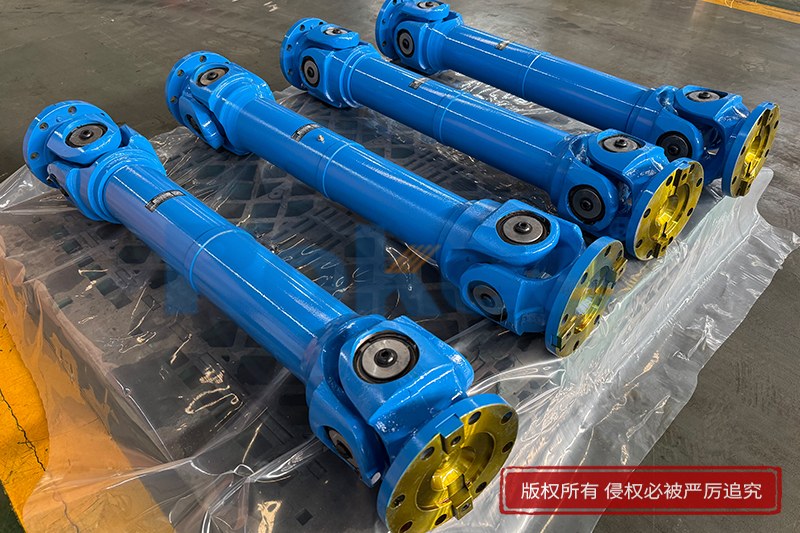

SWC十字轴万向联轴器

SWC十字轴万向联轴器是一种广泛应用于机械传动领域的关键部件，属于可伸缩式万向联轴器的一种。SWC联轴器以其独特的十字轴结构设计，能够实现两轴间较大角度的动力传递，同时允许一定的轴向位移，在现代工业传动系统中扮演着不可替代的角色。

SWC型万向联轴器相较于其他类型的万向节具有明显的优势：其传递扭矩范围广，工作角度大，且具有结构紧凑、传动效率高、维护简便等特点。这些特性使其特别适用于需要传递大扭矩且存在轴间偏转的复杂工况。

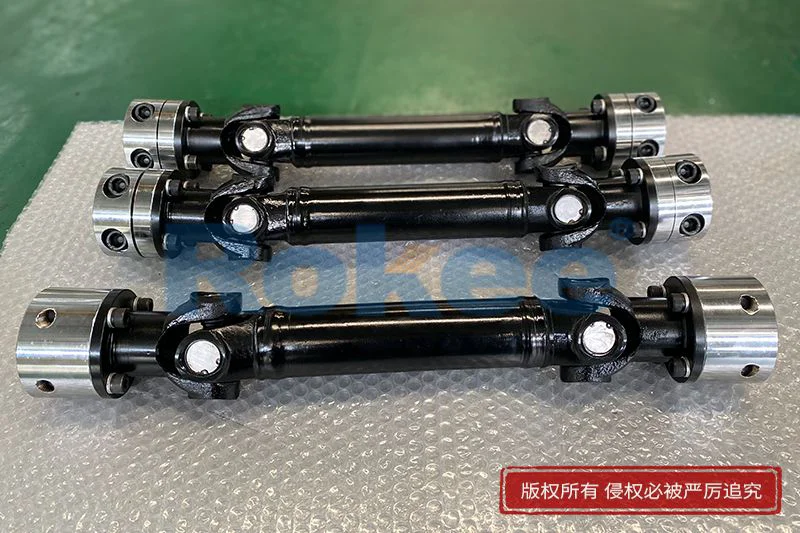

SWC十字轴万向联轴器主要由以下几个关键部件构成：

1. ‌法兰叉头‌：通常采用高强度合金钢锻造而成，负责与设备轴端连接


2. ‌十字轴总成‌：由十字轴和四个滚针轴承组成，是实现万向传动的核心部件


3. ‌焊接叉头‌：与中间管焊接连接，形成可伸缩结构


4. ‌花键套与花键轴‌：构成伸缩部分，允许轴向位移补偿


5. ‌密封装置‌：包括防尘罩和密封圈，保护内部轴承免受污染

SWC十字轴万向联轴器广泛应用于：

1. ‌冶金机械‌：轧机、矫直机等重型设备


2. ‌矿山机械‌：破碎机、球磨机、输送设备


3. ‌工程机械‌：挖掘机、起重机、混凝土泵车


4. ‌船舶工业‌：推进轴系、甲板机械


5. ‌风电设备‌：偏航和变桨系统


6. ‌石油化工‌：泵组、压缩机传动系统

选择适合的SWC联轴器需考虑以下因素：

1. ‌扭矩需求‌：计算工作扭矩并考虑启动扭矩和峰值扭矩


2. ‌转速范围‌：不得超过联轴器额定转速


3. ‌偏转角度‌：单节使用不超过工作角度


4. ‌环境条件‌：考虑温度、湿度、腐蚀性等因素


5. ‌安装空间‌：根据可用空间选择适当的总长度

在工业机械的动力传递系统中，联轴器作为连接原动机与工作机的关键部件，承担着传递扭矩、补偿轴线偏移的重要使命。其中，SWC十字轴万向联轴器凭借其独特的结构设计与优异的适配性能，成为重型机械、冶金设备、工程机械等领域不可或缺的核心组件。它通过精准的机械结构设计，破解了非共线轴系的动力传递难题，为各类复杂工况下的设备稳定运行提供了可靠保障。

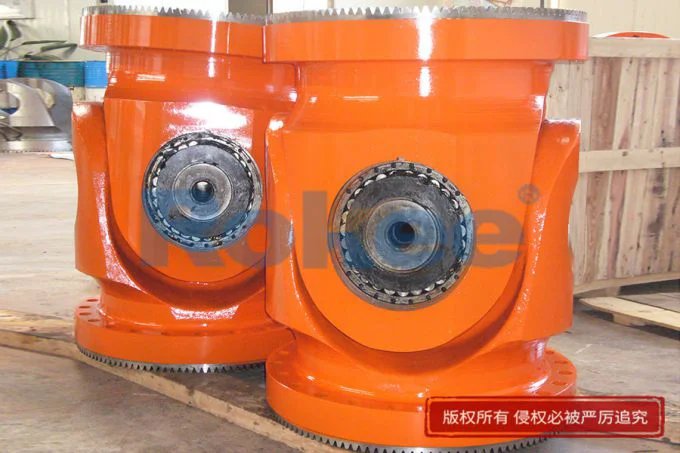

SWC十字轴万向联轴器的核心优势源于其科学的结构设计。其基本结构主要由整体式叉头、十字轴组件、滚针轴承及伸缩花键等部分构成，相较于传统联轴器，显著的特点是采用无螺栓的整体式叉头设计，通过轴装式连接固定轴承，彻底消除了螺栓松动或剪断的薄弱环节，大幅提升了结构刚性与承载能力。十字轴作为动力传递的核心枢纽，采用表面渗碳处理的低合金结构钢制成，表面硬度与核心韧性实现精准平衡，确保在高扭矩传递过程中不易磨损或变形。部分型号配备的双重套筒花键结构，外层采用渐开线花键，内层为矩形花键，有效避免了单一花键磨损对传动性能的影响，进一步延长了使用寿命。

在工作原理上，SWC十字轴万向联轴器借助十字轴与叉头的空间铰链连接，实现了动力的柔性传递。当主动轴旋转时，通过万向节叉驱动十字轴转动，十字轴另一端再带动从动轴叉头同步运转，完成扭矩的传递。其关键在于具备出色的角度补偿能力，单个万向节可实现15°-25°的角位移补偿，采用双十字轴串联设计时，补偿角度可达40°-45°，能够有效适应两轴中心线存在较大夹角或位置偏移的工况。同时，可伸缩花键结构允许轴向长度根据设备间距灵活调节，不仅能补偿安装误差，还能应对设备运行过程中的热膨胀冷缩带来的尺寸变化，确保传动系统的稳定性。

优异的性能指标让SWC十字轴万向联轴器能够适应多种严苛工况。其传动效率可达98%-99.8%，在大功率传动系统中能有效降低能量损耗；承载能力突出，可传递的扭矩可达10000KN·m，能够耐受重型设备的频繁启停与冲击负载；运行过程中，精密加工的部件配合间隙控制在0.05mm以内，运行噪音低于40dB(A)，实现了平稳低噪的传动效果。此外，多层迷宫密封与高温 resistant润滑脂的组合设计，使其具备良好的防尘、防水性能，即使在冶金高温环境、矿山多尘环境或船舶潮湿环境中，也能保持稳定运行。

凭借这些优势，SWC十字轴万向联轴器的应用场景覆盖多个工业领域。在冶金行业，它广泛应用于轧钢机、连铸机的主传动系统，能够补偿轧辊升降带来的轴线偏移，稳定传递大扭矩；在工程机械领域，挖掘机、起重机的回转机构通过它实现动力传递，适应频繁变动的工况角度；在船舶工业中，它连接发动机与螺旋桨轴，有效补偿船体变形导致的轴线偏差；此外，在石油化工的大型压缩机、风电设备的变桨系统、轨道交通的机车驱动系统中，都能看到它的身影。不同工况下，还可通过选择标准伸缩焊接式、短伸缩法兰式、长伸缩式等不同型号，满足多样化的安装与传动需求。

合理的安装与维护是保障SWC十字轴万向联轴器长期稳定运行的关键。安装时需严格控制两端叉头的相位差，确保不超过1°，法兰表面需彻底清洁干燥，采用交错紧固法紧固连接螺栓并符合预设扭矩要求。润滑管理方面，常规工况可选用2号工业锂基脂，高温环境则需更换专用高温润滑脂；运行初期建议每周润滑一次，稳定后轴承每季度、花键副每半年润滑一次，注脂时需确保旧脂完全排出，直至新鲜油脂溢出。定期巡检过程中，需监测振动、异响、温度异常等情况，每半年进行一次全面拆解检查，关注十字轴轴颈与滚针轴承的磨损量，当磨损超过允许值或出现疲劳裂纹时，需及时更换部件。建立完善的维护档案，记录润滑、检修数据，可为预测性维护提供可靠依据。

作为工业传动系统中的关键基础部件，SWC十字轴万向联轴器以其结构创新、性能可靠、适配性广的特点，成为推动重型机械行业发展的重要支撑。随着机械制造技术的不断进步，其材料工艺与结构设计还在持续优化，将进一步提升承载能力与使用寿命，适应更复杂的工业工况。在追求高效、稳定、节能的工业生产趋势下，SWC十字轴万向联轴器的应用价值将更加凸显，为各类工业设备的升级发展提供更坚实的传动保障。
