WJ型球面滚子卷筒联轴器

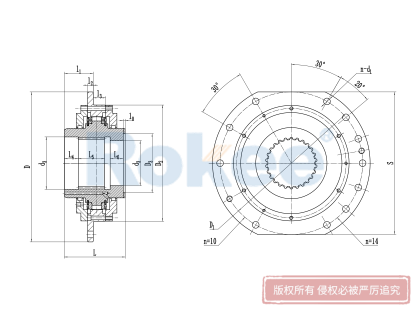

WJ卷筒联轴器的基本参数

WJ卷筒联轴器是一种球面滚子联轴器，主要用于起重机、提升机构的减速器与卷筒的联接，以及其他类似机构的联接。它通过连接减速机动力输入轴和卷筒，传递扭矩的同时限制卷筒的轴向窜动，确保起重设备的稳定运行。此外，WJ卷筒联轴器还带有机械或电子磨损报警功能，能够及时提醒操作人员更换或维修，避免设备故障。WJ卷筒联轴器由带联接法兰的外套、球面滚子、半联轴器、内外盖板及密封系统等部件组成。这些部件共同协作，使得WJ卷筒联轴器能够传递较大扭矩及承受径向载荷。同时，其结构紧凑、工作稳定可靠，能够适应各种恶劣的工作环境。WJ卷筒联轴器广泛应用于各种起重设备中，如桥式起重机、门式起重机、塔式起重机等。在这些设备中，WJ卷筒联轴器作为传动系统的重要组成部分，发挥着传递扭矩、限制轴向窜动、保证设备稳定运行的重要作用。为了延长WJ卷筒联轴器的使用寿命和保持其良好性能，需要定期进行维护和保养。这包括检查联轴器的磨损情况、更换磨损严重的部件、清洗和润滑联轴器等。同时，在使用过程中还应注意避免超载和长时间连续工作等情况，以减少对联轴器的损害。

在起重、冶金、矿山等重型机械传动系统中，卷筒传动单元是设备运行的核心部件，而联轴器作为连接减速器与卷筒的关键传动构件，直接决定了整套设备的传动稳定性、运行寿命与作业安全性。WJ型球面滚子卷筒联轴器是适配重型卷筒传动工况的专用传动部件，依托独特的球面滚子结构设计，融合扭矩传递、径向载荷承载、轴线偏差补偿等多重功能，有效适配重型设备复杂多变的运行工况，成为工业重型传动系统中适用性极强的基础配件，广泛应用于各类大型起重设备与连续作业机械的卷筒传动结构中。

该款联轴器整体采用一体化模块化结构设计，整体构造简洁紧凑，各部件配合精密，主要由带联接法兰的外套、球面滚子、半联轴器、内外盖板以及一体式密封系统构成，各部件各司其职、协同配合，形成完整且稳定的传动体系。其中，外套配备一体式联接法兰，可直接与设备卷筒完成固定装配，装配结构稳固，能够有效分散运行过程中产生的各类载荷。半联轴器作为动力输入核心部件，多采用渐开线花键副结构与减速器输出轴相连，这种连接方式能够大幅增大接触面积，让扭矩传递更加均匀，有效规避重载工况下局部应力集中、键槽磨损变形等常见传动故障，保障动力输入的稳定性。均匀分布在构件间隙中的球面滚子是设备的核心传动与调心部件，也是该款联轴器区别于普通联轴器的关键结构。

从工作原理来看，WJ型球面滚子卷筒联轴器打破了传统刚性联轴器的传动局限，实现了动力传递与偏差补偿的一体化运行。设备运行时，减速器输出轴带动半联轴器转动，通过圆周均匀排布的球面滚子，将动力平稳传递至外套与卷筒，完成整套动力传输流程。球面滚子的特殊球面结构，可同时适配径向受力与角度偏移工况，滚子与外套内壁、半联轴器外壁的贴合面可形成自适应接触副，在传递大扭矩的同时，能够有效补偿减速器输出轴与卷筒轴线之间产生的角位移偏差。在重型设备长期运行过程中，受设备安装误差、机身形变、载荷冲击、设备振动等多种因素影响，传动轴系极易出现轴线偏移问题，普通联轴器难以适配此类偏差，容易引发传动卡顿、构件磨损加剧、设备异响等问题，而该款联轴器的球面调心结构可自主适配小幅轴线偏差，始终保持传动结构的贴合状态，保障传动链路持续顺畅。

在性能表现上，该款联轴器具备优异的综合工况适配能力，核心优势集中在载荷承载、传动稳定性与工况适配性三个方面。相较于普通传动联轴器，其球面滚子与齿面配合的传动结构，大幅提升了扭矩传递能力，可适配各类重型设备的大载荷传动需求，能够持续稳定传递动力，适配高频次、高强度的连续作业工况。同时，其独特的球面接触结构可均匀分散运行过程中的径向载荷，避免局部构件长期承受集中压力，大幅降低构件疲劳损耗，有效延长传动部件的整体使用寿命。在位移补偿方面，合理的结构设计让其可适配常规工况下的轴系角位移偏差，适配性优于传统刚性联轴器，能够有效抵消设备运行中产生的轻微轴线偏移，减少轴系运转过程的附加载荷，降低轴承、轴体等配套部件的磨损速度。

密封结构的优化设计进一步提升了该联轴器的工况适配能力，整套密封系统搭配内外盖板防护结构，可有效阻隔外界粉尘、水汽、油污、颗粒物等杂质进入构件内部，避免球面滚子、啮合齿面等精密传动部件出现锈蚀、卡滞、磨损加剧等问题。同时，密封结构能够有效留存内部润滑油脂，减少润滑油脂流失，保障传动部件长期处于良好的润滑状态，降低运行摩擦阻力，不仅提升了设备传动效率，还减少了日常润滑维护的频次，适配户外、矿山、冶金等多粉尘、高湿度的恶劣作业环境。除此之外，设备本体预留专用润滑油孔与通气孔，可便捷完成定期润滑养护作业，通气结构能够平衡内部气压，避免设备运行过程中内部压力过高引发的密封失效、构件卡顿等问题，进一步提升设备运行的稳定性。

在实际工业应用中，WJ型球面滚子卷筒联轴器针对性适配各类重型卷筒传动场景，尤其适用于各类桥式起重机、门式起重机、塔式起重机的卷筒传动系统，同时在矿山提升设备、冶金轧制辅助设备、港口起重机械等大型重载设备中应用广泛。这类设备普遍具备载荷重量大、作业频次高、运行工况复杂、设备启停频繁的特点，传动系统长期承受交变载荷与冲击载荷，对联轴器的承载能力、抗疲劳性能、稳定性要求极高。该款联轴器凭借兼顾扭矩传递、径向承载、偏差补偿的综合性能，能够适配此类工况，有效缓解重载启停带来的传动冲击，缓冲设备运行振动，保障卷筒平稳启停、匀速运转，提升整机作业的精准度与稳定性。

日常使用与维护过程中，该款联轴器凭借简洁的模块化结构，具备拆装便捷、维护难度低的优势。整体结构无复杂冗余构件，零部件通用性强，出现磨损老化后可针对性更换部件，无需整体拆卸整套传动系统，大幅降低设备检修的时间成本与运维成本。日常养护仅需定期检查密封结构完整性、润滑油脂存量以及构件磨损状态，及时补充润滑油脂、更换老化密封件，即可保障设备长期稳定运行。相较于传统传动配件，其抗冲击、耐磨损、低故障的特性，能够有效减少设备停机检修次数，提升工业生产线与起重设备的作业效率，适配工业连续化、高效化的生产作业需求。

综合来看，WJ型球面滚子卷筒联轴器依托科学合理的结构设计，将高强度承载能力、自适应调心补偿能力、稳定的传动性能与便捷的运维特性融为一体，精准解决了重型机械卷筒传动中常见的轴线偏移、载荷集中、磨损过快、工况适配性差等行业痛点。在工业重型机械不断升级、设备工况日趋复杂的背景下，这类适配性强、稳定性高、使用寿命长的专用传动部件，能够更好地满足各类重载设备的运行需求，为工业机械传动系统的稳定运行提供可靠保障，在重型装备制造与工业生产领域具备稳固的应用价值与广阔的应用空间。
