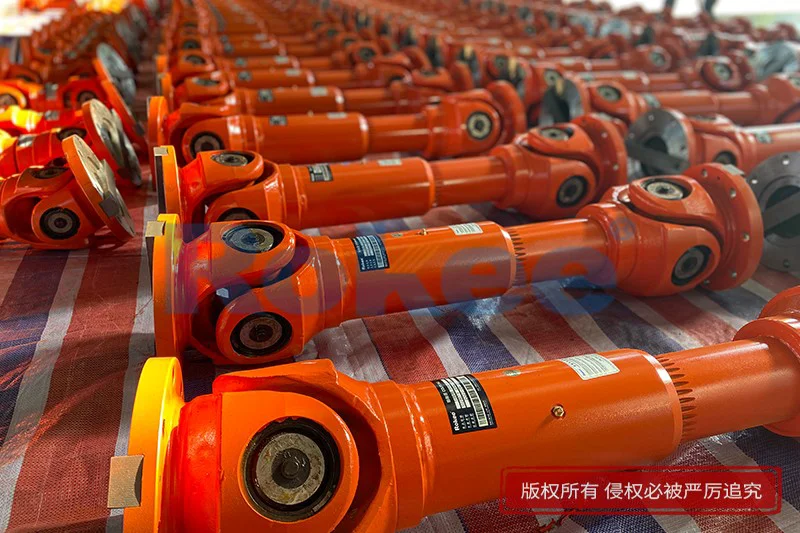

十字万向联轴器找正方法主要涉及到确保主动轴和从动轴的两轴中心线在工作时保持在同一直线上,这对于机器的正常运转至关重要,特别是高速运转的机器。
常用的十字万向联轴器找正方法:
工具:使用角尺和塞尺。
步骤:
用角尺测量联轴器外圆各方位上的径向偏差。
用塞尺测量两半联轴器端面间的轴向间隙偏差。
通过分析和调整,使两轴对中。
特点:操作简单,但精度不高,对中误差较大,适用于转速较低、对中要求不高的场合。
工具:中心卡(对轮卡)和塞尺。
步骤:
根据联轴器的结构和尺寸选择合适的中心卡。
利用中心卡及塞尺同时测量联轴器的径向间隙及轴向间隙。
通过计算间隙值确定调整量,并进行调整。
特点:操作相对简单,测量精度较高,适用于多种联轴器类型。
百分表测量法包括双表测量法(一点测量法)、三表测量法和单表法,以下是详细说明:
双表测量法(一点测量法):
工具:两块百分表、专用夹具或磁力表座。
步骤:
在基准的半联轴器上装上专用夹具及百分表,使百分表的触头指向另一半联轴器的外圆及端面。
先测0°方位的径向读数a1及轴向读数s1,并调整为零。
两半联轴器同时转动,每转90°读一次表中数值,记录径向读数a1, a2, a3, a4和轴向读数s1, s2, s3, s4。
通过分析计算确定两轴在空间的相对位置,并按计算结果进行调整。
特点:应用广泛,可满足一般机器的安装精度要求,但不适用于有轴向窜动的联轴器。
三表测量法(两点测量法):
步骤:在与轴中心等距离处对称布置两块百分表,同时测量相对两方位上的轴向读数,以消除轴在盘车时窜动对轴向读数的影响。其余步骤与双表测量法类似。
特点:测量精度很高,适用于需要精确对中的精密或高速运转的机器,如汽轮机、离心式压缩机等。但操作与计算相对繁杂。
单表法:
工具:一块百分表、特制的找正用表架。
步骤:
在两个半联轴器的轮毂外圆面上各作相隔90°的四等分标志点。
将百分表架到特制的表架上,只测定联轴器轮毂外圆的径向读数。
根据百分表上的读数用图解法求得调整量,并进行调整。
特点:近年来在国外应用日益广泛,用一个百分表就能判断两轴的相对位置并计算出轴向和径向的偏差值,但需要特制表架。
在实际操作中,应根据具体设备类型、精度要求和现场条件选择合适的找正方法。同时,找正过程中应注意安全,避免发生意外事故。
