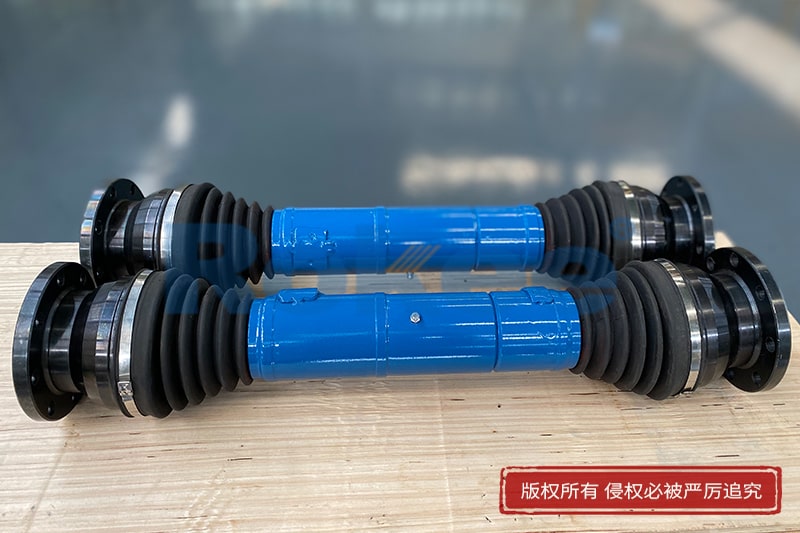

球笼式万向轴定制

球笼式万向轴是现代机械传动系统中不可或缺的关键部件，它能够在两轴存在角度偏差的情况下实现等速动力传递。这种精密机械装置广泛应用于汽车驱动系统、工业机械和航空航天领域，解决了传统万向节在角度变化时转速波动的问题。

球笼式万向轴的核心优势在于其"等速性"——无论两轴之间的夹角如何变化，输出轴都能保持与输入轴完全相同的转速，这一特性使其成为前轮驱动汽车转向系统的理想选择。与十字轴式万向节相比，球笼式结构能够显著减少振动和噪音，提高传动效率和使用寿命。

一套完整的球笼式万向轴通常由以下精密部件构成：

‌外圈（外球笼）‌：带有精密加工球形内腔的金属外壳，内表面有6个弧形滚道
‌内圈（内球笼）‌：与轴相连的部件，外表面同样加工有6个对应滚道
‌钢球‌：6-8个高精度轴承钢球，直径公差控制在微米级，作为动力传递媒介
‌保持架（球笼）‌：精密的金属笼子，用于固定钢球位置并引导其运动轨迹
‌防尘罩‌：橡胶或热塑性材料制成的保护罩，防止污染物进入并保持润滑剂
‌卡环/固定装置‌：确保各组件精确定位和固定

球笼式万向轴的等速传动原理基于精妙的几何设计：

‌双球面配合‌：外圈和内圈的滚道被加工成特定的球面形状，确保钢球位于两轴夹角的平分面上
‌精确轨迹控制‌：保持架精确控制钢球运动，使其在内外滚道中沿特定路径滚动
‌力平衡机制‌：多个钢球同时传递扭矩，形成力平衡，减少单个接触点的负荷
‌角度补偿‌：当两轴存在夹角时，钢球自动调整位置，保持速度一致性

这种设计使得无论传动轴处于什么角度，动力传递路径的长度保持不变，从而实现真正的等速传动。

球笼式万向轴的应用领域

‌汽车工业‌：
前轮驱动汽车的左右驱动轴
四轮驱动车辆的多位置传动
转向驱动桥的核心部件
电动汽车的高效动力传递

‌工业机械‌：
机床传动系统
机器人关节传动
包装机械的灵活传动

‌航空航天‌：
直升机旋翼传动
飞机控制面作动系统

‌特种车辆‌：
工程机械
农业机械

随着传动系统向电动化、智能化方向发展，球笼式万向轴这一看似传统的机械部件，继续在动力传递领域扮演着不可替代的角色。
