WZL起重卷筒联轴器

WZL卷筒联轴器基本参数

WZL卷筒联轴器是一种广泛应用于机械工业，特别是起重机、提升机构中的重要传动组件。

WZL卷筒联轴器主要用于起重机、提升机构的减速器与卷筒的联接，以及其他类似机构的联接。它能够传递转矩并支承径向载荷，具有结构紧凑、工作稳定可靠的特点。

WZL卷筒联轴器采用紧凑的结构设计，使得其体积小巧，便于安装和维护。联轴器能够承受较大的转矩和径向载荷，确保机械设备的稳定运行。选用优质材料制造，经过精细加工和热处理，提高了联轴器的耐磨性和使用寿命。

WZL卷筒联轴器广泛应用于各种需要传递转矩和支承径向载荷的机械设备中，特别是在起重机、提升机构等领域，其发挥着重要的作用。

在起重、运输、冶金等重型工业领域，传动系统的稳定性直接决定设备运行效率与作业安全。作为连接起重设备起升机构减速器输出轴与钢丝绳卷筒的关键部件，WZL起重卷筒联轴器凭借针对性的结构设计与优异的工况适配性，成为重型传动系统中的核心衔接装置，为各类重载作业提供稳定的动力传递保障。

WZL卷筒联轴器属于新型挠性联轴器，其核心价值在于实现动力高效传递的同时，有效承受径向载荷，适配重型设备的复杂工况需求。与传统联接部件相比，它通过科学的结构布局，解决了重载传动中定位精度、载荷承受能力与安装便捷性之间的平衡问题，广泛应用于起重机、运输机、选煤机及各类建筑机械的减速器与旋转体联接场景，成为替代传统齿轮卷筒联轴器和鼓型滚柱联轴器的优质选择。

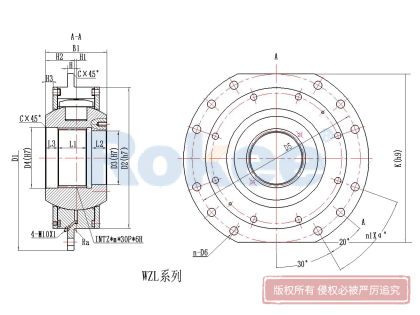

独特的结构设计是WZL型卷筒联轴器发挥优异性能的基础。其核心结构由带鼓形齿的外齿轴套、带联接法兰和内齿圈的外套、带外球面的承载环、端盖及密封圈等部件组成，同时配备定位磨损指针、润滑油孔和通气孔等辅助结构。这种组合式设计形成了双重功能协同：外齿轴套与外套构成的鼓形齿副负责稳定传递驱动功率，承载环的外球面与外套内承载面形成的球面接触副则承担径向载荷，同时具备自动调位能力，可有效补偿安装与作业过程中产生的角位移偏差，角度可达3°，大幅降低了对安装精度的严苛要求。

在性能表现上，WZL型联轴器展现出多重适配重型工况的优势。其一，运行稳定性突出，能够传递16至560 kN·m的公称转矩，承受18至355 KN的许用径向载荷，具备较强的过载能力，可应对起重作业中频繁的载荷波动。其二，结构紧凑牢固，采用系列化设计思路，不仅简化了整机结构布局，还能减轻设备整体重量，提升设备运行的经济性。其三，安全防护设计完善，内置的定位磨损指示装置可直观反映部件磨损状态，当指针与刻痕的相对位移量超过规定值时，能及时提醒维护人员更换部件，避免因过度磨损导致的传动失效。同时，密封结构可有效防止润滑脂泄漏与杂质侵入，减少部件腐蚀磨损，延长使用寿命。

科学的安装与规范的维护是保障WZL联轴器长期稳定运行的关键。安装前需对联接配合表面进行彻底清理，去除防锈油脂与毛刺，确保贴合精度。由于该联轴器通常采用过盈配合，建议解体后加热套装，加热温度需根据过盈量与环境温度精准计算。安装过程中，需严格对准钢码定位标识，确保定位磨损指针位置正确并校正相关尺寸参数，联接螺栓则需选用强度性能等级不低于8.8级的螺栓组，在卷筒直径对应位置每隔90°测量减速器与卷筒端面间距，保障安装精度。特别需要注意的是，该联轴器不具备承受轴向载荷的能力，必须确保轴向定位准确，由卷筒固定支承座承担作业中产生的附加轴向载荷，避免联接失效。

在日常维护方面，定期检查与规范润滑是核心要点。润滑状态直接影响部件使用寿命，建议至少每三个月检查一次齿面润滑状况并补充润滑脂，正常工况下每半年更换一次，长期停用后需重新更换全部润滑脂，高温环境下可选用适配的高温级润滑脂。同时，每三个月需检查定位磨损指针与刻痕的相对位置、联接螺栓紧固状态等关键部位，若发现轴向串动量超出极限值，应及时调整卷筒组固定支承座的轴向间隙并锁紧。对于承受正反双向载荷的工况，需关注磨损位移量的允许范围，确保维护措施贴合实际作业需求。

从行业适配角度来看，WZL卷筒联轴器的温度适配范围为-25℃至+80℃，可应对不同地域与工业环境的温度差异，无论是严寒地区的户外起重作业，还是高温环境下的冶金厂区作业，都能保持稳定性能。其系列化的型号覆盖（从WZL1至WZL15型），可根据卷筒轴直径、转矩、转速等参数灵活选型，无需额外定制设计，既降低了设备配套成本，又提升了选型效率。在实际应用中，它可与普通轴伸式减速机搭配使用，进一步简化设备配置，为企业节省设备投入与维护成本。

作为重型传动系统的衔接核心，WZL起重卷筒联轴器以结构紧凑、运行稳定、安装便捷、维护简单的特点，成为重型工业领域不可或缺的关键部件。它不仅解决了重载工况下动力传递与载荷承受的核心需求，更通过可靠的安全预警设计与广泛的工况适配性，为各类重型设备的高效安全运行提供了坚实保障。随着工业设备向大型化、高效化发展，WZL起重卷筒联轴器的优化应用，将进一步推动重型工业传动系统的可靠性升级，助力行业作业效率与安全水平的提升。
