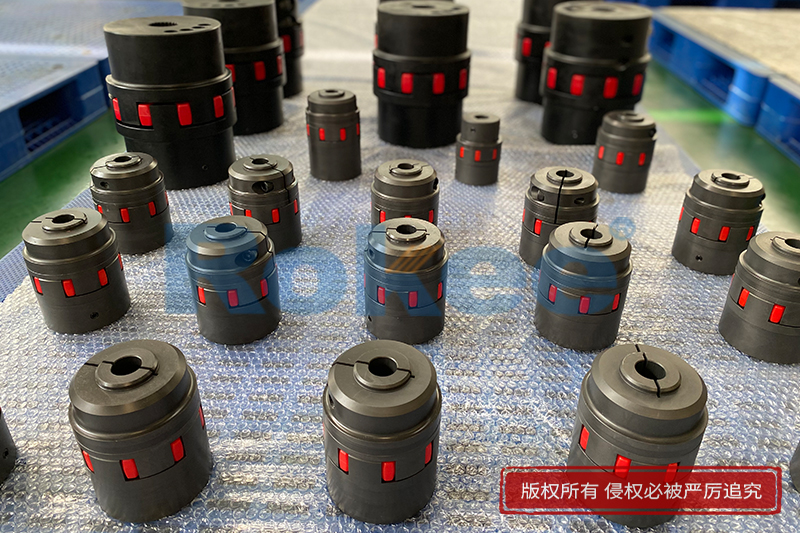

XL星形弹性联轴器

XL星形弹性联轴器是以工程塑料作为弹性元件，适用于联接两同轴线的传动轴系。其聚氨酯弹性体由凸形爪块限制，这种设计不仅避免了由于冲击产生的内部变形，还防止了离心力导致的外部变形。此外，凸爪的凹面设计使得渐开线齿上的表面压力得以减小，即使在承受过载时，齿部也不易磨损或变形。XL星型弹性联轴器适用于各种需要补偿两轴相对偏移、缓冲和减震的传动系统。特别适用于起动频繁、正反转多变的传动轴系，如机械设备、自动化生产线等。

XL星形联轴器采用简洁的设计，易于安装和维护。由于采用了高质量的工程塑料作为弹性元件，以及优化的结构设计，使得联轴器具有较高的可靠性和耐久性。XL联轴器能够有效地补偿两轴之间的各种位移，包括轴向、径向和偏角位移。聚氨酯弹性体具有良好的缓冲和减震性能，能够减小传动过程中的振动和冲击。

在机械传动系统中，联轴器承担着连接主动轴与从动轴、传递动力并补偿轴系偏差的关键使命。其中，XL星形弹性联轴器凭借独特的结构设计与均衡的性能表现，成为中低扭矩传动场景的优选部件，广泛服务于多个工业领域。它以弹性缓冲为核心优势，通过科学的结构搭配，在保障传动效率的同时，有效降低设备损耗，为传动系统的稳定运行提供可靠支撑。

XL星形联轴器的结构设计兼具简洁性与实用性，核心由三部分构成：主动轴半联轴器、从动轴半联轴器以及星形弹性体。半联轴器通常采用优质合金钢材或铸铁经精密加工制成，轮毂处设有键槽，通过平键与设备轴实现牢固连接，确保扭矩传递的稳定性；凸缘部分则设计有均匀分布的安装孔，与星形弹性体形成精准配合。作为传动核心的星形弹性体，多采用聚氨酯、丁腈橡胶等高分子材料模压成型，呈多瓣星形结构，外周的齿状凸起与半联轴器的安装孔契合，这种设计既增大了接触面积提升扭矩传递能力，又为弹性变形预留了充足空间。

其工作原理基于弹性元件的形变特性，实现动力传递与偏差补偿的双重功能。当主动轴旋转时，扭矩通过半联轴器的凸爪传递至星形弹性体，弹性体在承受扭矩的过程中发生弹性形变，能够有效吸收主动轴传来的冲击载荷，缓冲运行过程中产生的振动，避免刚性冲击对从动轴及后续设备造成损伤。在实际工况中，由于制造安装误差、设备热变形、轴承磨损等因素，两轴之间易出现径向、角向或轴向的相对位移，而星形弹性体的柔韧性可通过自身形变适应这些位移变化，避免部件间的刚性摩擦，从而降低附加载荷，延长轴、轴承等关键部件的使用寿命。

XL星形弹性联轴器的性能优势体现在多个方面，使其在众多联轴器类型中脱颖而出。其一，缓冲减振效果显著，能吸收高频振动，运行噪声低于65dB，符合工业噪声控制要求，为生产环境的优化提供助力。其二，补偿能力良好，可适应一定范围的径向、角向和轴向位移，降低对安装对中精度的要求，减少安装调试工时。其三，维护成本低廉，弹性体无需润滑，不存在金属接触磨损，常规工况下使用寿命可达5-8年，仅需定期检查弹性体状态即可。此外，部分采用铝合金材质的半联轴器还具备轻量化优势，能降低旋转惯量，实现轻微的节能效果，同时部分特殊材质组合可适应-40℃至100℃的宽温度范围，提升在极端环境下的适用性。

凭借这些性能优势，XL联轴器的应用场景覆盖多个工业领域。在纺织机械领域，纺纱机、织布机等设备对传动平稳性要求较高，运行过程中产生的振动易影响纺织品质量，该联轴器可通过缓冲减振保障动力平稳传递，提升产品合格率；在印刷机械中，它能精准补偿轴系偏差，避免套印不准等问题，保障印刷图案的清晰度与准确性。此外，在食品加工机械、化工泵、风机、自动化设备等场景中，它也发挥着重要作用，无论是洁净环境下的无润滑需求，还是腐蚀性环境下的特殊材质适配，都能通过合理选型满足工况要求。

要充分发挥XL星形弹性联轴器的性能，合理选型与规范维护必不可少。选型时需根据设备的实际扭矩、工作转速、轴孔尺寸及工作环境，确定合适的型号规格，确保额定扭矩预留20%的裕度，避免过载运行。安装过程中，应清洁安装面去除油污杂质，确保半联轴器与轴的配合紧密，按对角线顺序分步拧紧螺栓，安装后检查转动灵活性，无卡滞异响方可投入使用。日常维护中，需定期监测运行状态，通过听诊异响、手触温升等方式判断是否存在故障，每半年校准一次轴系对中精度，当发现弹性体出现裂纹、磨损或老化时，及时进行更换，避免因弹性失效影响传动稳定性。

作为机械传动系统中的关键连接部件，XL星形弹性联轴器以结构简洁、性能均衡、维护便捷的特点，为各行业的生产运行提供了稳定的传动保障。它通过弹性缓冲与偏差补偿的核心功能，在提升传动效率的同时，有效降低设备损耗，契合现代工业对高效、节能、低维护的生产需求。随着工业设备的升级迭代，XL星形弹性联轴器也在材质优化与结构改进中不断提升适应性，持续为工业传动的稳定与高效贡献力量。
