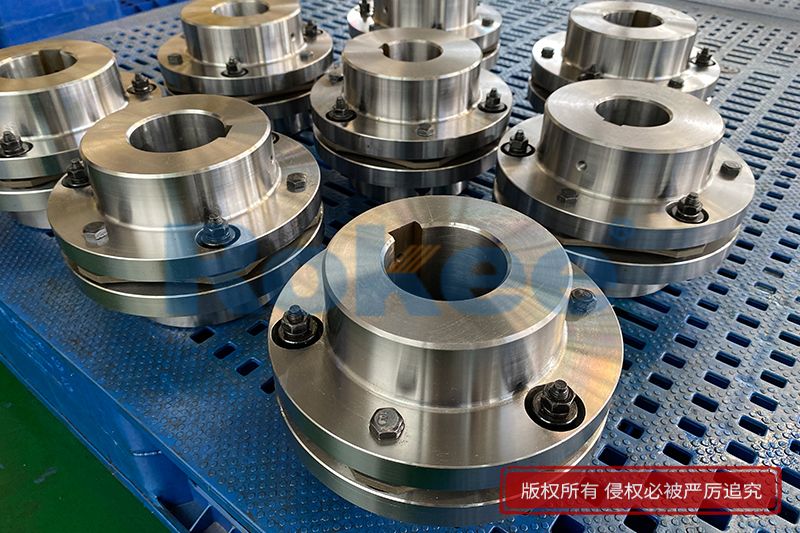

JMI挠性单膜片式联轴器

JMI挠性单膜片式联轴器是工业传动系统中常用的金属弹性挠性传动部件，主打单节式紧凑结构，适配短距离轴系传动场景，广泛应用于各类精密机械设备的动力连接环节。该部件以不锈钢膜片为核心弹性传动元件，摒弃了传统弹性联轴器的橡胶缓冲结构与齿轮啮合结构，依靠金属膜片的弹性形变完成扭矩传递与轴系偏差补偿。在设备运行过程中，它可自适应补偿主动轴与从动轴之间的轴向、径向及角向位移，缓解传动过程中的振动与冲击。整体结构无传动间隙，传动响应均匀稳定，且无需润滑密封配套装置，运维流程简单，能够适配高速、常温及常规腐蚀等多种工况，是现代工业精密传动、高效运维场景的优选传动配件。

JMI挠性单膜片联轴器采用一体化单节紧凑结构，整体构件精简，主要由主从动半联轴器、不锈钢单膜片组件、高强度连接螺栓及缓冲配件构成，布局规整且占用空间较小。其半联轴器一端设置沉孔结构，便于设备轴端的精准安装与固定，可有效提升轴系连接的贴合度。核心传动的膜片组件采用超薄不锈钢材质叠合制成，多为束腰型与多边环形结构，具备良好的弹性形变能力与结构稳定性。连接螺栓采用交错排布方式，均匀贯穿膜片与半联轴器的定位孔，搭配缓冲套隔离螺栓与膜片的直接接触，既能保证各部件配合的精密性，规避旋转间隙，又能减少运行过程中的机械磨损，延长核心部件的使用周期，整体结构无需复杂辅助配件，适配多种设备的装配需求。

JMI膜片联轴器的传动核心依托金属膜片的弹性形变原理运行，实现动力的平稳传递与轴系偏差补偿。设备运转时，主动端半联轴器接收动力，通过圆周均匀分布的连接螺栓将扭矩均匀传导至膜片组件，再由膜片组件将动力同步输送至从动端半联轴器，完成整套动力传输流程。当传动轴系保持精准同轴状态时，膜片仅承受均匀的扭转载荷，形变幅度极小，始终维持在金属弹性形变范围内，保障动力传输的稳定性。若设备安装存在偏差或运行中产生轴系位移，膜片可通过多维弹性形变自适应抵消轴向、径向和角向的不对中误差，避免轴系、轴承等部件因应力集中产生磨损，有效降低设备传动故障的发生概率。

相较于传统传动联轴器，JMI挠性单膜片式联轴器具备多重适配工业场景的实用特性。该部件采用全金属传动结构，规避了橡胶类弹性部件易老化、易变形的问题，环境适配性更强，可在高低温交替、轻度腐蚀的工况下持续稳定运行。传动过程中无部件相对滑动，动力传输损耗低，传动精度保持性好，能够满足精密机械设备的传动需求。同时，其整体封闭式精密配合结构无需定期加注润滑油、更换密封件，日常运维仅需定期检查螺栓紧固状态与膜片完好度，大幅缩减设备运维的时间与人力成本。紧凑的单节结构也让其适配更多小型化、集成化的工业设备，兼容性与实用性更为突出。

依托稳定的结构性能与灵活的适配能力，JMI挠性单膜片式联轴器被广泛应用于各类通用工业与精密制造设备领域。在流体输送设备中，可适配水泵、风机的轴系传动，缓解设备运行的振动偏差，保障流体输送工况的稳定运行。在工业压缩与动力设备中，适配中小型压缩机、发电机组的动力连接，稳定高速运转状态下的扭矩传输。同时，在纺织机械、冶金辅助设备、通用精密机床等设备中也有广泛应用，能够适配中高速、高精度、低故障的传动工况。凭借精简结构、低损耗、易运维的特点，该联轴器持续适配现代工业轻量化、精密化、低运维的设备发展趋势，为各类传动系统提供稳定的连接保障。

《JMI挠性单膜片式联轴器》更新于2026年8月4日
