内外齿式联轴器

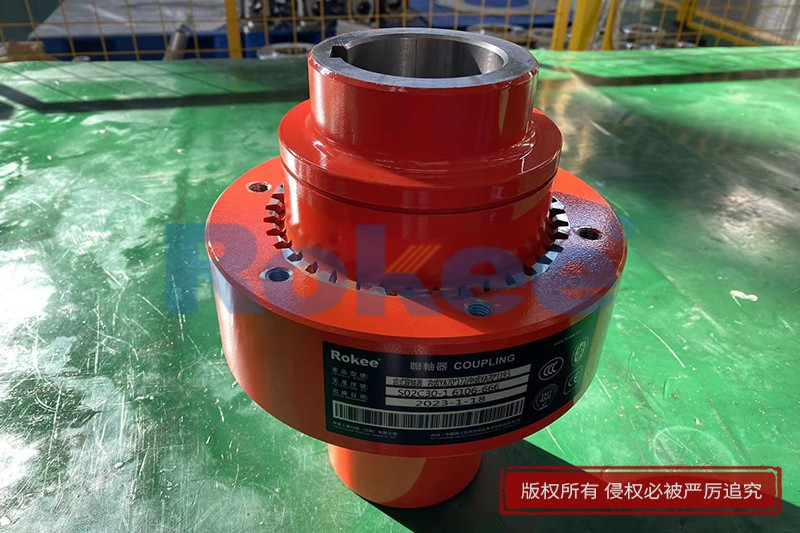

内外齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成，通过内外齿的啮合来实现两半联轴器间的扭矩和旋转运动的传递。它适用于联接两同心轴的传动轴系，并具有一定补偿两轴相对位移的性能。

内外齿式联轴器广泛应用于各类机械行业，特别是需要柔性连接的旋转机械。如冶金、矿山、起重运输、石油、化工、通用机械以及船舶等行业。此外，高精度并经动平衡的齿式联轴器还可用于高速传动，如燃汽轮机的轴系传动。

在安装内外齿式联轴器时，需要注意以下几点：

检查联轴器齿面啮合情况‌：确保接触面积沿齿高不小于50%，沿齿宽不小于70%，齿面不得有严重的点蚀、磨损和裂纹。
控制跳动量‌：联轴器外齿圈全圆跳动不大于0.03mm，端面圆跳动不大于0.02mm。
正确拆装‌：若须拆下齿圈时，必须用专用工具，不可敲打，以免损伤轴或齿圈。回装时应按原有标记和数据装配。
均匀拧紧螺栓‌：用力矩扳手均匀地把螺栓拧紧，确保联轴器的稳固连接。

在维护方面，应定期检查联轴器的磨损情况，及时更换磨损严重的部件，并保持联轴器的良好润滑和密封状态，以延长其使用寿命。

在工业机械的动力传递系统中，联轴器作为连接两轴、保障动力平稳传输的核心部件，其性能直接影响设备运行的稳定性与可靠性。内外齿式联轴器凭借独特的啮合传动设计，在重载、高速及复杂工况下展现出显著优势，成为冶金、矿山、石油化工等多个领域的关键配套部件。它通过内外齿的精密配合，既实现了扭矩的高效传递，又能灵活补偿轴系偏差，为机械系统的安全运行提供坚实保障。

内外齿式联轴器的核心结构由内齿圈、外齿轴套、端盖及密封装置等关键部件组成，整体设计紧凑且对称。内齿圈为带有内齿的环形部件，通常与从动轴侧的半联轴器固定连接；外齿轴套则带有外齿凸缘，通过键连接与主动轴紧密贴合，两者通过渐开线齿形实现精准啮合。对于小尺寸规格的联轴器，端盖与内齿圈可采用整体式设计，进一步精简结构、减小径向尺寸。密封装置是保障其长期稳定运行的重要辅助部件，能有效阻挡灰尘、杂质进入啮合区域，同时防止润滑介质泄漏，为齿面啮合创造良好环境。

其工作原理基于齿轮啮合的动力传递特性，同时兼顾位移补偿的柔性需求。当主动轴旋转时，扭矩通过键连接传递至外齿轴套，再通过内外齿的啮合作用传递给内齿圈，带动从动轴同步转动，完成动力的线性传输。在实际运行过程中，机械设备的轴系难免因安装误差、热膨胀冷缩或负载变化产生轴向、径向或角向位移，内外齿式联轴器通过齿侧预留的合理间隙，以及齿面的相对滑动，可有效补偿这些位移偏差。特别是鼓形齿结构的内外齿式联轴器，将外齿轴套的齿顶加工成球面，球面中心与齿轮轴线重合，能大幅提升角向补偿能力，允许的倾角可达6度，同时避免了直齿结构易出现的齿端棱边挤压问题。

相较于其他类型联轴器，内外齿式联轴器拥有多项核心优势。其一，承载能力突出，由于采用多齿同时啮合的传动方式，载荷由多个齿面共同分担，单位体积内的扭矩传递能力显著提升，在相同径向尺寸条件下，传递扭矩较普通联轴器可提高15%~30%，适用于大功率传动场景。其二，适应工况范围广泛，经过精密加工和动平衡处理的内外齿式联轴器，既能适配低速重载的冶金轧机、矿山破碎机，也能满足高速运转的燃气轮机、发电机组的传动需求，传动效率可达99.7%。其三，结构紧凑且可靠性高，采用优质合金钢材料并经调质热处理的齿圈与齿轴套，具备优良的耐磨性和抗疲劳强度，配合完善的润滑密封设计，可有效延长使用寿命。

在工业应用领域，内外齿式联轴器的身影遍布多个关键行业。在冶金行业，它为轧钢机主传动系统、连铸设备的辊道传动提供稳定动力，从容应对高温、重载及频繁启停的严苛工况；在矿山机械中，其能适应粉尘多、冲击载荷大的环境，保障球磨机、带式输送机的连续运行；石油化工领域的压缩机、反应釜等设备，因管道热变形易产生轴系偏差，内外齿式联轴器的补偿能力可有效缓解这一问题；在船舶动力系统中，经特殊动平衡处理的联轴器连接柴油机与推进器，确保海上复杂工况下的可靠传动。此外，它还广泛应用于起重运输、通用机械制造等行业，成为工业生产不可或缺的动力传输部件。

要充分发挥内外齿式联轴器的性能，合理的安装与科学的维护至关重要。安装时应尽量保证轴系对中精度，虽然其具备补偿能力，但初始对中偏差越小，运行越平稳，齿面磨损也越均匀。装配过程中，若需拆卸内齿圈，应使用专用工具，避免敲击导致轴体弯曲或齿面损伤；回装时可将内齿圈加热至200℃左右进行热装，确保与轴的过盈配合精度。日常维护的核心是保障良好润滑，需根据工况选用适配的极压润滑油，定期检查密封状态，防止润滑介质流失或杂质侵入。同时，应定期检查齿面啮合情况，确保接触面积沿齿高不小于50%、沿齿宽不小于70%，发现严重的点蚀、磨损或裂纹时及时处理。

随着工业制造技术的不断升级，内外齿式联轴器的设计与加工工艺也在持续优化，通过材料改良、结构创新和精度提升，其在轻量化、高效能、长寿命等方面的表现不断提升。作为工业传动系统中的精准动力桥梁，内外齿式联轴器以其独特的结构优势和可靠的性能，在现代化工业生产中发挥着越来越重要的作用，为各类机械装备的高效、安全运行提供有力支撑。
