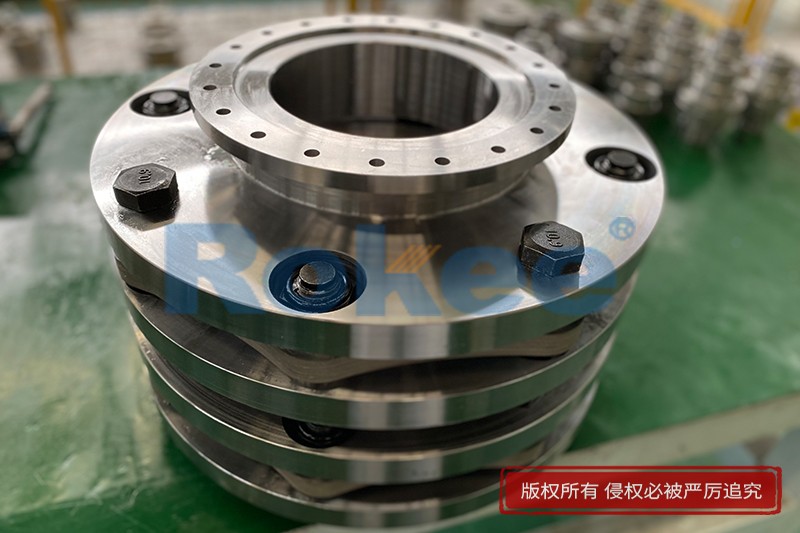

电机用膜片联轴器

电机用膜片联轴器是一种高性能的金属强元件挠性联轴器，靠膜片的弹性变形来补偿所联两轴的相对位移，包括轴向、径向和角向偏移。这种补偿能力使得膜片联轴器在电机传动中能够保持平稳运行，减少振动和噪声。

电机用膜片联轴器广泛应用于各种通用机械设备上，如造纸机械设备、泵转动系统、通风设备、材料加工等。此外，它还可以用于压缩机、发电机、测力计、钻探设备、锅炉给水泵、涡轮驱动装置等场合。

在电机传动系统中，联轴器作为连接电机与工作机械的核心部件，直接影响传动效率、运行稳定性和设备使用寿命。膜片联轴器凭借金属弹性元件的独特优势，在各类电机传动场景中占据重要地位，其无需润滑、补偿能力强、传动精度高的特点，使其成为替代传统联轴器的理想选择。

膜片联轴器的结构设计兼具简洁性与科学性，主要由膜片组、半联轴器和连接螺栓三部分构成。半联轴器通过键连接或胀套连接与电机轴和负载轴固定，膜片组由多片薄型不锈钢膜片叠加而成，通过螺栓与两半联轴器交错连接。根据传动需求不同，可分为单膜片和双膜片两种结构形式：单膜片结构适用于偏差较小的简单工况，双膜片则通过中间刚性元件连接，可同时补偿轴向、径向和角向偏差，适应更复杂的传动环境。这种全金属结构设计，摒弃了传统联轴器的橡胶弹性体或齿轮啮合结构，从根本上解决了易磨损、需定期润滑的问题。

其工作原理基于膜片的弹性变形传递扭矩。当电机启动后，扭矩通过主动端半联轴器传递至膜片组，膜片在承受扭矩的同时发生弹性形变，将动力平稳传递至从动端半联轴器，驱动工作机械运行。在这一过程中，膜片的弹性变形可有效吸收两轴因制造误差、安装偏差、承载变形及温升变化产生的相对位移，避免硬冲击对电机和负载设备造成损伤。相较于齿式联轴器，膜片联轴器的角位移补偿能力提升一倍，径向位移反力更小，在高速运转时能保持稳定的传动性能。

电机用膜片联轴器的核心优势体现在多个维度。其一，传动效率优异，得益于全金属刚性连接和无间隙设计，传动效率可达99.86%以上，能更大程度减少电机动力损耗，尤其适用于中高速电机传动系统。其二，适应恶劣工况能力强，不锈钢膜片具有耐高低温、耐腐蚀特性，可在-80℃至300℃的温度范围及酸碱、油污等腐蚀性环境中稳定工作，无需担心润滑脂失效或部件锈蚀问题。其三，运行平稳噪音低，膜片的弹性减振作用能有效吸收电机运转时的振动，避免传统联轴器因间隙或磨损产生的传动噪声，营造更安静的工作环境。其四，维护成本低廉，全金属结构无易损件，无需定期添加润滑剂，仅需定期检查螺栓紧固情况，即可保障长期稳定运行。

基于上述特性，膜片联轴器在电机传动领域的应用场景极为广泛。在通用机械领域，水泵、风机、压缩机等设备的电机传动系统中，膜片联轴器能有效补偿安装偏差，适应频繁启停工况；在精密制造领域，数控机床、伺服电机的传动系统对精度要求极高，膜片联轴器的无转差传动特性可保障加工精度，满足精密控制需求；在重型工业领域，冶金设备、矿山机械的大功率电机传动中，其高强度膜片组能承受瞬时过载扭矩，确保重载工况下的传动可靠性；在特殊环境领域，高温烘干设备、化工反应釜的电机传动中，其耐高低温、耐腐蚀的特性可保障设备在恶劣条件下持续运行。此外，在风力发电、船舶动力等大型电机传动系统中，带中间轴的膜片联轴器可实现长距离传动，且拆装时无需移动主机设备，大幅提升维护便利性。

正确选型与安装是发挥膜片联轴器性能的关键。选型时需优先根据电机功率和转速确定公称扭矩，同时预留10%-15%的余量以应对瞬时过载；针对伺服电机等精密传动场景，需选择扭矩刚性更强的薄型膜片结构；在高温或腐蚀性环境中，应选用耐高温合金或表面防腐处理的膜片组件。安装过程中，需严格控制两轴偏差，建议将径向、角向和轴向偏差控制在产品容许值的1/3以内，多种偏差同时存在时需减半控制；紧固螺栓时应采用对角线分步拧紧方式，使用扭矩扳手确保拧紧力矩均匀一致，避免膜片受力不均产生疲劳损伤。

日常维护方面，电机运行初期需在工作班后检查螺栓紧固情况，之后定期巡检；可在膜片之间涂抹二硫化钼固体润滑剂，减少高速运转时的微动磨损；若发现膜片出现裂纹、变形等损伤，应及时整体更换膜片组，避免单张膜片损坏导致载荷分布不均，引发连锁故障。同时，在联轴器周边应安装防护罩，防止运转时的棱边伤人，保障操作安全。

随着工业自动化水平的提升，电机传动系统对可靠性、精度和维护便捷性的要求不断提高，膜片联轴器的技术优势愈发凸显。其全金属结构、无润滑设计和优异的补偿能力，不仅能提升电机传动效率，还能降低设备运维成本，延长整机使用寿命。在实际应用中，通过科学选型、规范安装和定期维护，可充分发挥膜片联轴器的技术价值，为各类电机传动系统提供稳定可靠的动力传输保障。
