叠片挠性联轴器膜片组

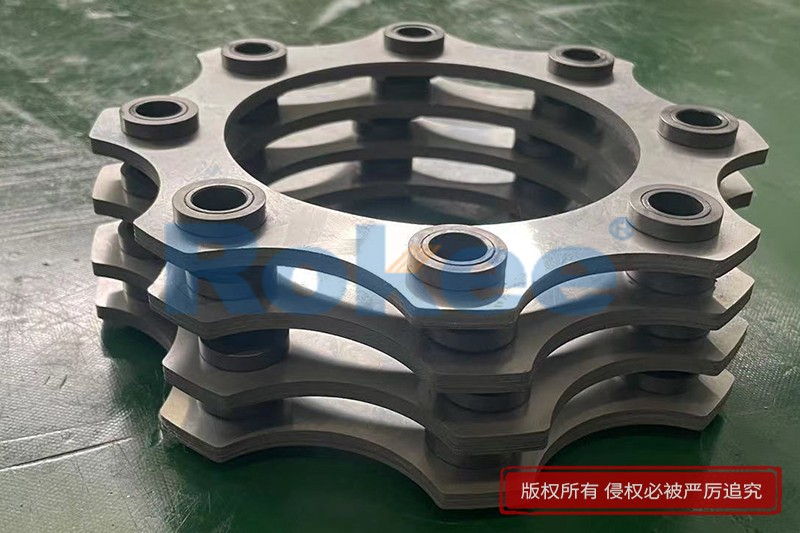

叠片挠性联轴器膜片组是联轴器当中承担挠性传动功能的核心构件，依靠多层金属薄片叠合装配形成整体组件，在整套传动结构里负责传递扭矩，同时吸收轴系运行过程中产生的各类偏移。单片膜片采用薄板材料冲压成型，薄片厚度保持在较小区间，多片叠加之后借助紧固件、衬套与垫圈约束成型，常见的结构样式有连杆式与整片式两类。各层薄片之间不会刚性锁死，在受力状态下可以协同产生弹性形变，区别于刚性传动零件。整套膜片组没有橡胶类弹性元件，运行过程中不需要加注润滑介质，能够适配温度波动较大或者存在粉尘的工况环境，在连续运转的传动设备中有着较多应用，结构布局紧凑，占用的轴向空间相对有限。

膜片组的工作过程依托金属材料的弹性形变特性完成动力传递与偏差补偿。设备装配时存在的对中误差，以及运行受热变形、底座沉降带来的位置变化，会让主动轴与从动轴之间出现轴向、径向和角向偏移，这些偏移载荷作用在膜片组上，会使薄片发生弯曲、拉伸类的可逆变形。扭矩通过圆周分布的螺栓分散传递到每一片膜片上，各薄片分担载荷，避免应力集中在单一位置。形变产生的挠性作用缓冲轴系之间的相互牵拉，降低附加载荷向轴承、主轴等精密部件传导，减少振动的放大。形变幅度维持在材料弹性区间内，载荷卸除之后膜片可以恢复原有形态，以此持续维持传动链路的稳定。

膜片组的材料选择与成型工艺直接影响它的承载表现和使用周期，大多选用耐疲劳性能良好的金属薄板，经过裁切、冲孔、去毛刺与表面处理等工序加工。薄片表面处理可以降低介质腐蚀带来的损伤，减缓长期交变应力下的疲劳发展速度。膜片的片数、单片厚度和外形轮廓可以根据传动工况调整，传递较大扭矩的场景会适当增加叠片数量，侧重偏移补偿的工况则调整薄片厚度搭配。加工阶段需要控制孔位精度与平面度，保证装配之后各片受力均匀，孔位偏差会造成局部过载，让部分薄片提前出现裂纹。成型之后还要进行平整处理，防止叠片之间出现翘曲、卡滞，保障运转时各层能够同步形变。

膜片组在装配和调试阶段的操作细节，会直接影响它长期运行的状态。装配时膜片组通过螺栓交错连接两侧半联轴器，螺栓紧固需要遵循均匀分步的方式，避免单侧压紧力过大造成膜片扭曲预紧。装配完成后需要检测轴系对中情况，对中偏差超出合理范围会持续给膜片施加额外应力，加快疲劳损伤。安装时留意膜片组的朝向与垫片、衬套的摆放顺序，错装容易改变受力路径，引发异常振动。高速运转场景下，膜片组和法兰组成的回转部件需要保持回转平衡，装配中产生的不平衡量会放大振动，不仅影响膜片寿命，还会干扰整套设备的运行状态，调整完成后手动盘车确认无卡滞异响再投入试运转。

膜片组投入使用之后，需要建立常态化的检查机制，及时识别早期损伤，规避突发失效。日常巡检重点观察膜片表面是否出现裂纹、折痕、锈蚀以及薄片分离的现象，同时检查连接螺栓有无松动，垫片位置是否移位。交变载荷持续作用下，膜片容易从孔边、应力集中位置萌生疲劳裂纹，裂纹逐步扩展之后会削弱承载能力。如果设备振动数值持续上升，在排除其他故障之后，需要拆开查看膜片组状态。膜片组属于损耗类挠性元件，出现明显损伤时建议整体更换，不单独替换其中某一片薄片，防止新旧薄片刚度不一致，造成载荷重新分配。合理的巡检节奏和及时处置，可以延长整套联轴器的使用时长，保障传动系统持续稳定运转。
