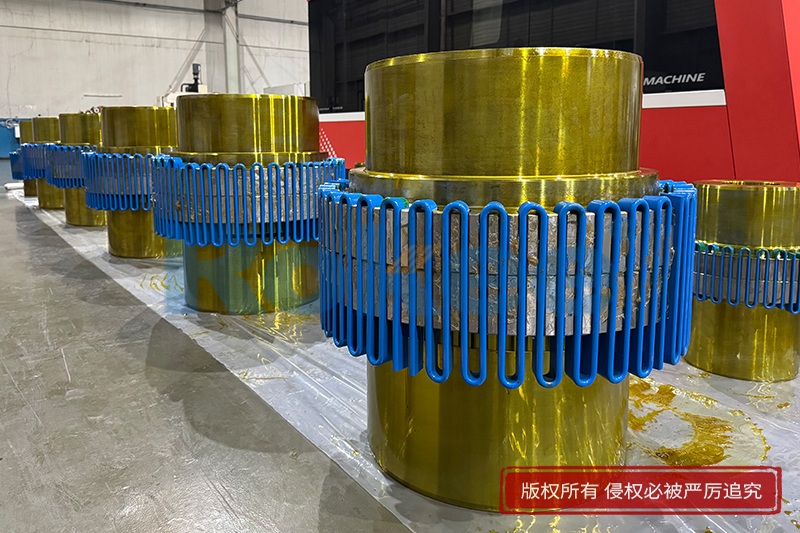

JS型蛇形弹簧联轴器

JS型蛇形弹簧联轴器是一种高性能挠性联轴器，以其独特的蛇形弹簧设计和优异的动力传递能力在现代机械传动系统中占据重要地位。JS联轴器采用特殊形状的弹簧元件作为弹性介质，在传递扭矩的同时能有效补偿轴向、径向和角向偏差，广泛应用于各种工业领域。

JS型蛇形弹簧联轴器的核心结构部件

1. ‌蛇形弹簧元件‌：特殊合金钢制成的高弹性弹簧，呈蛇形弯曲，是联轴器的核心弹性元件


2. ‌半联轴器轮毂‌：两端的金属轮毂带有特殊齿形槽，用于固定蛇形弹簧


3. ‌防护罩‌：保护弹簧不受外界污染，防止润滑剂泄漏


4. ‌润滑系统‌：部分型号配备长效润滑装置，确保长期稳定运行

JS型联轴器通过蛇形弹簧在两个半联轴器齿槽中的弹性变形来传递扭矩。当主动轴旋转时，带动一侧轮毂转动，通过弹簧将动力传递至另一侧轮毂。弹簧的弹性变形能够吸收冲击、振动，并补偿各种偏移。

JS联轴器的正确安装步骤

1. 检查轴与联轴器的配合尺寸


2. 清洁所有接触表面


3. 将半联轴器分别安装到轴上


4. 对中调整


5. 安装弹簧和防护罩


6. 加注润滑脂（如适用）

JS蛇簧联轴器的维护建议

1. 定期检查对中状态（每6个月）


2. 监控异常振动和噪音


3. 按说明书补充润滑（如有）


4. 检查弹簧是否有变形或裂纹

JS蛇形联轴器的应用领域

1. ‌重型机械‌：冶金轧机、矿山机械、起重机


2. ‌能源设备‌：发电机组、风力涡轮机、泵组‌

3. 船舶工业‌：船舶推进系统、甲板机械


4. ‌石化行业‌：压缩机、鼓风机、大型泵


5. ‌通用机械‌：输送设备、搅拌机、破碎机

JS蛇形弹簧联轴器以其出色的性能和可靠性，已成为现代工业传动系统的重要组成部分。随着材料科学和制造技术的进步，这类联轴器将继续在各种严苛工况下发挥关键作用，为机械设备提供高效、稳定的动力传输解决方案。

在工业传动系统中，联轴器作为连接动力源与工作机的关键部件，其性能直接影响设备运行的稳定性、安全性与使用寿命。JS型蛇形弹簧联轴器作为金属弹性联轴器的典型代表，凭借独特的结构设计与优异的传动特性，在矿山、冶金、起重、通用机械等诸多领域构建起可靠的“柔性桥梁”，成为中重型传动场景的重要选择。

JS型蛇形弹簧联轴器的核心优势源于其科学的结构设计。其主要构成包括两个半联轴节、蛇形弹簧组件、封闭罩壳及密封圈等关键部件，其中蛇形弹簧组件是实现柔性传动的核心。这些弹簧片采用优质弹簧钢经严格热处理与特殊加工制成，呈梯形截面的波浪状，通过轴向嵌入两半联轴节的齿槽内实现动力传递。与传统刚性联轴器不同，其罩壳多采用铝合金材质，不仅能防止弹簧运转时向外甩出，还可储存润滑介质，既保障了润滑效果，又能通过介质阻尼吸收啮合噪音，实现低噪声运行。这种紧凑的结构设计让整机零件数量少、体积小、重量轻，为安装与维护提供了便利。

独特的工作原理赋予了JS型蛇形弹簧联轴器良好的传动性能。运转时，主动端齿面对蛇形弹簧产生周向作用力，进而带动从动端实现扭矩传递。在此过程中，蛇形弹簧的弹性变形可有效避免动力源与工作机之间的共振现象，同时发挥良好的减振效果，实测平均减振率可达36%以上。更为关键的是，半联轴节与弹簧接触的齿面采用弧形设计，使联轴器呈现变刚度传动特性——当传递扭矩增大时，弹簧沿齿弧面变形，两半联轴节作用于弹簧的力点逐渐靠近，接触弧面随之增大，从而能承受更大范围的载荷变动。这种特性让设备在启动、制动或遭遇冲击载荷时，弹簧可通过形变吸收冲击能量，将瞬时冲击扭矩转化为弹性势能缓慢释放，对电机、减速器等核心部件起到有效保护作用。

在实际应用中，JS型蛇形弹簧联轴器的优势还体现在多维度的适配能力上。其传动效率高达99.47%，短时超载能力可达额定扭矩的两倍，能在-30℃~+150℃的温度范围内稳定工作，传递公称转矩覆盖45~800000N.m，可满足不同功率等级的传动需求。同时，由于弹簧片与齿弧面采用点接触形式，联轴器具备良好的挠性，可适应一定程度的径向、轴向和角向安装偏差，无需过度精准的对中操作，降低了安装难度与施工成本。在润滑维护方面，采用长效润滑脂的JS型蛇形弹簧联轴器可大幅延长维护间隔，减少常规润滑脂更换带来的停机时间，兼顾了齿形联轴器传递扭矩大与弹性体联轴器维护成本低的双重优势。

基于这些特性，JS型蛇形弹簧联轴器在多个工业领域得到广泛应用。在矿山机械中，它用于破碎机、球磨机、提升机的电机与减速器连接，能有效应对矿石破碎时的冲击负载与堵转风险，减少设备故障停机次数；在冶金行业，适配轧钢机、连铸机的辅助传动系统，可补偿因温度变化导致的轴系偏移，保护精密轧辊部件；在起重运输领域，通过缓冲起重机、输送机启动与制动时的冲击扭矩，确保重物起升与运输过程平稳；在通用机械领域，替代传统联轴器应用于风机、水泵、压缩机等设备，能显著降低振动噪声，提升运行稳定性。

为充分发挥其性能优势，JS型蛇形弹簧联轴器的安装与维护需遵循科学规范。安装时应精准控制偏差，每隔90度测量两瓣联轴器间的间隙，确保大小值差不超过0.38mm，径向偏差同样需控制在0.38mm以内。润滑脂的选择至关重要，应选用喷油温度150℃、耐离心力、分离稳定且对碳钢无腐蚀的锂基润滑脂，并保证充足加注，建议每年检查一次并及时补充。日常使用中，需避免频繁紧急制动，定期检查弹簧片磨损情况与密封圈密封性，发现异常及时处理，以延长使用寿命。

随着工业设备向大型化、精密化发展，JS型蛇形弹簧联轴器的设计也在不断优化。其凭借柔性缓冲、过载保护、偏移补偿的核心优势，以及广泛的工况适配性，成为中重型工业传动系统的理想选择。在工业生产追求高效、安全、稳定的当下，JS型蛇形弹簧联轴器以可靠的性能为动力传递提供保障，在工业传动领域的重要性愈发凸显，持续为各行业的高质量发展提供支撑。

《JS型蛇形弹簧联轴器》发布于2025年12月12日
