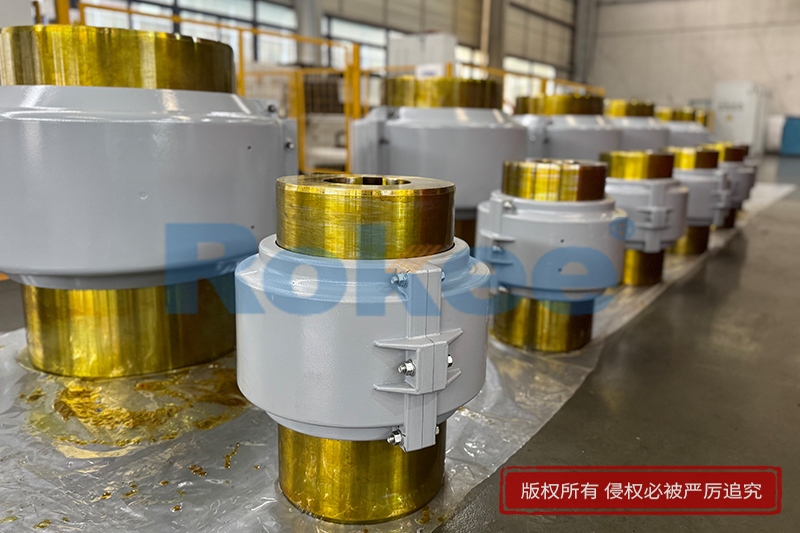

JS带罩壳蛇簧联轴器

JS带罩壳蛇簧联轴器是一种高性能挠性联轴器，它结合了蛇形弹簧的弹性特性和金属罩壳的保护功能，在现代机械传动系统中发挥着重要作用。这种联轴器以其出色的减震性能、高扭矩传递能力和长使用寿命，广泛应用于各类工业领域。

JS带罩壳蛇形弹簧联轴器由以下几个关键部件组成：

1. ‌蛇形弹簧元件‌：由优质合金弹簧钢制成的高弹性蛇形弹簧，呈波浪状排列


2. ‌半联轴器轮毂‌：两侧的金属轮毂，通常采用高强度铸铁或合金钢材质


3. ‌罩壳组件‌：全封闭或半封闭式金属罩壳，保护内部弹簧免受环境影响


4. ‌润滑系统‌：内置润滑脂腔或外接润滑接口


5. ‌紧固螺栓‌：高强度螺栓确保组件间的可靠连接

当传递扭矩时，蛇形弹簧在轮毂齿槽内产生弹性变形，吸收冲击和振动。罩壳不仅保护内部组件免受灰尘、湿气等环境影响，还能防止润滑剂泄漏，同时在一定程度上限制弹簧的过度变形。

JS带罩壳蛇簧联轴器特别适合于以下应用场景：

1. ‌重工业设备‌：轧钢机、破碎机、压缩机


2. ‌发电领域‌：汽轮机、发电机、风力发电机组


3. ‌船舶推进‌：主推进系统、辅助动力传动


4. ‌矿山机械‌：输送机、提升设备


5. ‌石化设备‌：泵组、搅拌设备


6. ‌其他‌：造纸机械、水泥设备等重载场合

JS型联轴器的安装注意事项

1. 确保轴端清洁无毛刺


2. 使用专用工具进行对中调整


3. 分步均匀紧固螺栓至规定扭矩


4. 初次运行前检查所有紧固件

JS联轴器的维护建议

1. 定期检查润滑状况（建议每2000小时）


2. 监测运行温度异常


3. 定期检查螺栓紧固状态


4. 观察罩壳有无变形或损伤

JS带罩壳蛇簧联轴器凭借其优异的综合性能，已成为重载传动领域的优选解决方案之一。正确选型和使用可显著提高设备运行可靠性，降低维护成本，是现代工业传动系统不可或缺的关键部件。

在工业传动系统中，联轴器作为连接动力源与工作机的关键部件，其性能直接影响整个设备运行的稳定性、安全性与使用寿命。JS带罩壳蛇簧联轴器凭借独特的弹性传动结构、优异的减振缓冲能力和可靠的防护设计，成为中重型工业领域的主流选择，在矿山、冶金、起重、通用机械等诸多场景中扮演着“柔性桥梁”的重要角色，实现了动力的平稳传递与设备的有效保护。

JS带罩壳蛇簧联轴器的核心优势源于其科学的结构设计。该类型联轴器主要由两个半联轴节、蛇形弹簧片、密封罩壳及密封圈等部件构成，形成了紧凑且高效的传动体系。其中，半联轴节多采用40Cr锻钢经调质处理制成，表面磷化防腐处理可提升环境适应性，其圆周均布的弧形齿槽经过精密加工，齿面粗糙度控制在较低范围，确保与蛇形弹簧片的精准啮合。蛇形弹簧片作为核心弹性元件，采用50CrVA弹簧钢经保碳淬火与喷丸强化工艺处理，表面形成稳定的残余压应力，不仅具备出色的弹性变形能力，还拥有强劲的抗疲劳性能，在额定扭矩下经千万次循环加载仍能保持稳定性能。

罩壳作为重要的防护与润滑保障部件，根据工况需求可采用铝合金压铸或铸铁材质，配备双唇口密封圈后可达到较高的防尘等级，能有效隔绝粉尘、水汽及腐蚀性介质侵入内部传动结构。罩壳内部填充专用锂基润滑脂，既可以减少蛇簧与齿槽接触处的摩擦损耗，又能通过阻尼效应消耗振动能量，进一步提升减振效果，同时避免蛇簧在高速旋转时因离心力作用甩出，为传动安全提供双重保障。

在工作原理上，JS带罩壳蛇簧联轴器通过蛇形弹簧片嵌入两半联轴节的齿槽内实现动力传递。运转时，主动轴带动主动端半联轴节旋转，其齿面对蛇簧产生轴向作用力，通过蛇簧的弹性变形将扭矩传递至从动端半联轴节，驱动从动轴运转。这种弹性传动方式从根本上改变了刚性联轴器的硬连接模式，蛇簧的波浪形结构可通过弯曲形变吸收冲击能量，将瞬时冲击扭矩转化为弹性势能缓慢释放，实测振动衰减效果显著，能有效抑制共振现象的发生。

多向位移补偿能力是JS带罩壳蛇簧联轴器的另一大特色。工业设备在运行过程中，常会因热膨胀、基础沉降或安装偏差产生轴向、径向或角向位移，该类型联轴器可通过蛇簧的弹性变形与齿槽的结构设计，实现轴向±3mm、径向±1.2mm、角向±1.5°范围内的位移补偿，大幅降低了对安装对中精度的要求，减少了位移对轴系及轴承的附加应力。此外，根据齿形设计的不同，其还可分为恒刚度与变刚度两种类型，直线齿形便于加工，适用于转矩变化较小的工况；曲线齿形则可随负载增大调整刚度，缓冲效果更优，适配转矩波动大及正反转频繁的工作场景。

广泛的工况适配性让JS带罩壳蛇簧联轴器在工业领域拥有广阔的应用空间。在矿山机械中，它被用于破碎机、球磨机等设备的电机与减速机连接，能够有效应对矿石破碎时的剧烈冲击负载与堵转风险，减少设备故障停机次数；在冶金行业，其可适配轧钢机、连铸机的辅助传动系统，补偿高温环境下的轴系偏移，保护精密轧辊部件；在起重运输设备中，它能缓冲起重机、输送机启动与制动时的冲击扭矩，确保重物起升运输平稳；在通用机械领域，风机、水泵、压缩机等设备采用该联轴器后，可显著降低振动噪声，提升运行稳定性。其工作温度范围覆盖-30℃~+150℃，传递公称转矩从45N·m到800000N·m，能满足不同功率等级的传动需求。

正确的安装与维护是保障JS带罩壳蛇簧联轴器长期稳定运行的关键。安装前需确认蛇簧片的弯曲方向与设备旋转方向匹配，将专用润滑脂均匀填满齿槽后，用木槌将蛇簧敲打就位，确保弹簧断开端朝向一致。装配罩壳时需按标号合拢后再拧紧螺栓，避免单侧过紧导致罩壳损坏。螺栓紧固应采用对角线分阶段方式，使用扭矩扳手按规定数值施力，防止因紧固不均造成联轴器变形。安装后需通过百分表或激光对中仪校准两轴同轴度，确保误差控制在允许范围。

日常维护中，每运行500小时需补充润滑脂，清理旧脂及磨损颗粒，检查蛇簧片表面是否存在裂纹或塑性变形，同时校验连接螺栓的紧固度。设备运行时若出现剧烈振动、异响或高温，应立即停机排查，检查对中性、螺栓状态及蛇簧完整性。对于高速工况设备，需定期进行动平衡校验，确保运行平稳。遵循科学的维护规范，可大幅延长联轴器的使用寿命，降低设备运维成本。

随着工业设备向大型化、精密化发展，对传动部件的可靠性与适配性提出了更高要求。JS带罩壳蛇簧联轴器凭借柔性传动、减振缓冲、多向补偿的核心优势，以及坚固耐用的结构设计，成为工业传动系统中的关键支撑部件。它通过“柔性衔接”实现了动力传递与设备保护的双重目标，在提升生产效率的同时降低了故障风险，为各行业的稳定生产提供了可靠保障，其在工业传动领域的重要地位将持续凸显。
