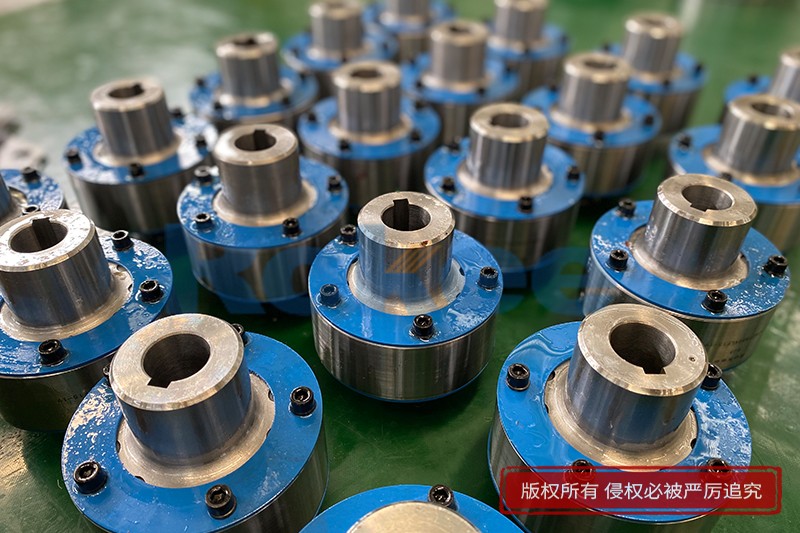

ZL柱销联轴器

ZL型柱销联轴器是一种利用若干非金属材料制成的柱销，置于两半联轴器与外环内表面之间的对合孔中，通过柱销传递转矩实现两半联轴器联接的装置。

主要特点

1. 传递转矩大‌：在相同转矩时，ZL型柱销联轴器的回转直径大多数比齿式联轴器小，因此其体积小、质量轻，可部分代替齿式联轴器使用。


2. 结构简单‌：与齿式联轴器相比，ZL型柱销联轴器的结构简单，组成零件较少，制造较方便，无需使用齿轮加工机床。


3. 维修方便‌：ZL型柱销联轴器的维修较为简便，拆下挡板即可更换尼龙柱销，降低了维护成本和时间。


4. 自润材料‌：尼龙柱销为自润材料，不需润滑，不仅节省了润滑油的使用，还有助于净化工作环境。

适用范围

ZL型柱销联轴器广泛应用于机械、起重、矿山、电机、机床等领域，适用于需要传递较大转矩且对同轴度要求不高的传动系统。

在安装ZL柱销联轴器时，应确保两半联轴器的同轴度误差在规定范围内，以避免因同轴度误差过大而导致的传动不稳定或损坏。此外，还应定期检查尼龙柱销的磨损情况，及时更换磨损严重的柱销，以确保联轴器的正常运行和延长使用寿命。

在工业生产的传动系统中，联轴器作为连接主动轴与从动轴的关键部件，承担着传递转矩、补偿轴线偏移的重要使命。其中，ZL柱销联轴器凭借结构简单、维护便捷、适配范围广等优势，成为诸多中中等功率传动场景的优选设备。从通用机械到专用设备，从矿山开采到轻工制造，它以稳定的性能为各类机械的高效运转提供了可靠保障。

ZL联轴器的核心优势源于其科学的结构设计。该类型联轴器主要由两半带外齿的半联轴器、尼龙柱销、外套及挡板等部件组成，核心设计亮点在于将若干非金属材料制成的柱销，嵌入半联轴器与外套内表面的对合孔中，通过柱销的剪切作用实现转矩传递。这种结构摒弃了传统齿式联轴器复杂的齿轮啮合设计，在保证传递效率的同时，大幅简化了制造流程——无需专用齿轮加工机床，仅通过常规机械加工即可完成核心部件的生产，显著降低了制造成本。

在性能表现上，ZL柱销联轴器呈现出多重适配工业需求的特性。其一，承载能力突出，在相同转矩传递需求下，其回转直径通常小于传统齿式联轴器，体积更小、质量更轻，因此可部分替代齿式联轴器应用于中等和较大功率传动场景。以常见的ZL19型号为例，其公称扭矩可达3150N·m，适配37kW-75kW功率区间的电机，能稳定支撑压缩机、破碎机等中载设备的传动需求。其二，具备良好的轴线偏移补偿能力，通过尼龙柱销的弹性变形，可有效补偿径向偏移0.15-0.5mm、角向偏移0.5°-0.6°及微量轴向位移，能够抵消因制造安装误差、设备受载变形及温度变化带来的轴线偏差，降低轴承附加载荷，延长整机使用寿命。其三，维护成本优势显著，其核心弹性元件尼龙柱销采用自润材料制成，无需额外添加润滑油，既节省了润滑耗材成本，又避免了润滑油泄漏对工作环境的污染。当柱销出现磨损或老化时，只需拆除挡板即可完成更换，无需拆解整套传动系统，单人即可操作，极大缩短了停机维护时间。

环境适应性与场景适配性是ZL柱销联轴器得以广泛应用的重要原因。该类型联轴器的工作温度范围为-20℃至+70℃，适配大多数工业生产环境，且核心部件选材灵活——半联轴器可采用HT250铸铁、45钢或ZG230-450铸钢等材料，经调质或淬火处理后提升耐磨性与刚性，柱销则多选用尼龙6或MC尼龙B材质，兼具弹性与抗剪切能力。这种材质组合使其能够适配不同行业的特殊需求：在矿山领域，可用于1000t/h输送机、Φ1.2m破碎机的传动衔接；在通用机械领域，能匹配螺杆压缩机、离心风机等设备；在轻工行业，则可应用于食品机、纺织机、给料机等设备的传动系统。不过需要注意的是，由于其减振性能相对有限，噪声较大，不适用于对减振要求高或噪声控制严格的工作部位。

合理的选型与规范的维护是保障ZL柱销联轴器长期稳定运行的关键。选型时需关注三个核心要素：一是载荷匹配，需根据设备的公称转矩、功率及转速确定合适的型号，避免频繁启停或突变载荷导致柱销剪切断裂；二是轴孔适配，该类联轴器支持Y型（长圆柱）、J型（短圆柱）、Z型（锥孔）等多种轴孔类型，需根据连接轴的尺寸精准匹配轴孔直径与长度；三是安装精度，虽具备偏移补偿能力，但安装时建议将径向误差控制在0.1mm以内，以减少额外磨损。日常维护方面，建议每6个月对设备进行一次巡检，检查尼龙柱销是否存在老化、变形或裂纹，同时查看挡板固定情况，发现问题及时处理。通常情况下，尼龙柱销的使用寿命可达2-3年，单套更换成本较低，综合维护成本可控。

随着工业制造技术的发展，ZL联轴器也在不断优化升级。材料方面，增强尼龙、碳纤维复合材料等新型材料的应用，有望进一步提升柱销的耐温性与抗冲击性，拓展其在更高温度、更恶劣工况下的应用范围；结构方面，集成磨损监测传感器的设计已在部分场景试点，通过实时监测柱销状态实现预测性维护，减少非计划停机时间。这些改进不仅延续了其结构简单、维护便捷的核心优势，更提升了其在现代化工业生产中的适配能力。

作为工业传动系统中的基础部件，ZL柱销联轴器以其均衡的性能、经济的成本和广泛的适配性，成为连接机械动力与生产效率的重要纽带。无论是标准化的通用设备，还是定制化的专用机械，它都以可靠的转矩传递能力保障着生产流程的顺畅运行。在追求高效、节能、低成本生产的今天，ZL柱销联轴器凭借自身的实用价值，依然在工业传动领域占据着重要地位，为各行业的发展提供着稳定的技术支撑。

《ZL柱销联轴器》发布于2024年7月25日
