膜片联轴器径向补偿范围

膜片联轴器作为工业传动系统中常用的挠性传动部件，核心依托金属膜片的弹性形变实现轴系偏差补偿，径向补偿是其核心功能之一，主要用于适配两传动轴轴心平行偏移产生的位置偏差。在机械设备安装、调试及长期运行过程中，地基沉降、部件磨损、温度形变等因素，都会导致主动轴与从动轴出现径向错位，若偏差无法得到有效补偿，会造成轴系应力堆积、轴承磨损加剧、传动噪音增大等问题。膜片联轴器通过膜片的柔性拉伸与弯曲形变，缓冲抵消径向位移偏差，保障传动系统稳定运转。其径向补偿范围并非固定数值，会受膜片结构、设备转速、运行工况等多重因素影响，合理把控补偿范围是设备稳定运行的关键。

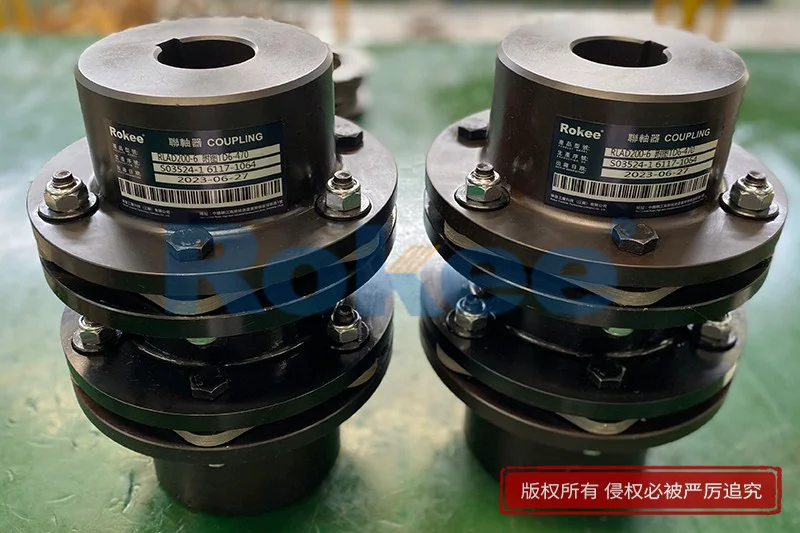

膜片联轴器径向补偿范围

膜片联轴器的径向补偿原理，依托金属膜片的弹性形变特性实现。设备正常传动时，扭矩通过连接螺栓传递至膜片组，再由膜片带动从动轴运转，完成动力传输。当两轴产生径向偏移时，两根传动轴保持平行但轴心位置发生偏移，会对膜片产生侧向作用力，促使膜片发生均匀的微形变。多层叠加的膜片结构可以分摊形变产生的应力，避免单一膜片受力过载，通过持续且平稳的弹性变形抵消轴心错位带来的偏差，让传动过程不会因径向偏移出现卡顿或应力集中。这种形变属于可逆弹性形变，设备运行中可反复适配小幅径向位移，不会影响扭矩传递的稳定性。

膜片自身结构参数，是决定径向补偿范围的核心内在因素。膜片的厚度、叠加层数、单片规格尺寸都会直接改变部件的柔性与刚性配比。厚度较薄、层数较多的膜片组，整体柔性更强，形变适配能力更好，可适配的径向偏移幅度更大，适配轻微轴心偏移的工况。厚度偏大、层数较少的膜片组刚性更强，形变空间有限，对应的径向补偿幅度相对狭窄，更适合轴心对中精度较高的传动场景。同时，膜片的材质韧性也会影响补偿效果，材质韧性均衡的膜片，形变均匀性更好，能在有效补偿径向偏差的同时，维持传动结构的整体稳定性，减少形变疲劳问题。

设备运行工况会直接影响径向补偿的实际可用范围，是工况适配的重要参考条件。设备运转转速对补偿幅度影响显著，低速运行状态下，膜片形变周期更长，受力状态更平稳，可适配的径向偏移幅度相对宽松。高速运行时，膜片会随轴系高速旋转产生周期性形变，过大的径向偏移会加剧膜片疲劳损耗，因此高速工况下需缩减允许的径向补偿量，控制轴心偏移幅度。此外，运行温度变化会引发轴体、机架的热形变，间接增大运行中的径向偏移量，高温工况下需提前预留形变余量，避免运行中径向偏差超出适配区间，保障设备持续稳定工作。

合理把控径向补偿范围，对延长设备寿命、降低运维成本有着重要作用。在设备安装调试阶段，可依据联轴器的径向补偿能力校准轴心对中精度，规避安装偏差过大引发的初期运行故障。设备长期运行中，轴承磨损、机架微变形产生的小幅径向偏移，可通过联轴器的径向补偿功能自行适配，减少人工校准频次。若长期超出合理补偿范围运行，膜片会持续处于超负荷形变状态，加速疲劳老化，出现形变失效、裂纹破损等问题，同时会增大轴系、轴承、螺栓等部件的负载，提升设备故障概率，因此日常运维中需定期检测轴心偏移量，保证偏差处于合理补偿区间内。
